Apprentissage statistique et visualisation pour la fouille de données

données massives de mobilité et autres projets

Etienne Côme COSYS/GRETTIA
Ifsttar

Séminaire Medialab Science-Po, 2 Avril 2019

Etienne Côme

Ifsttar, recherche appliquée

données urbaines, données transport

apprentissage semi,non-supervisé, modèles génératifs

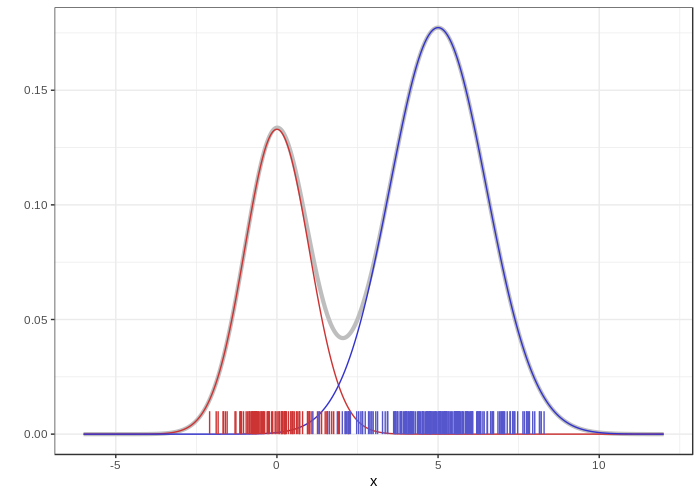

Background :Modèles genératifs à variables latentes

Modèle de genération des données $p(x;\theta)$
Intégrant des variables non observées $p(x|z;\theta)$

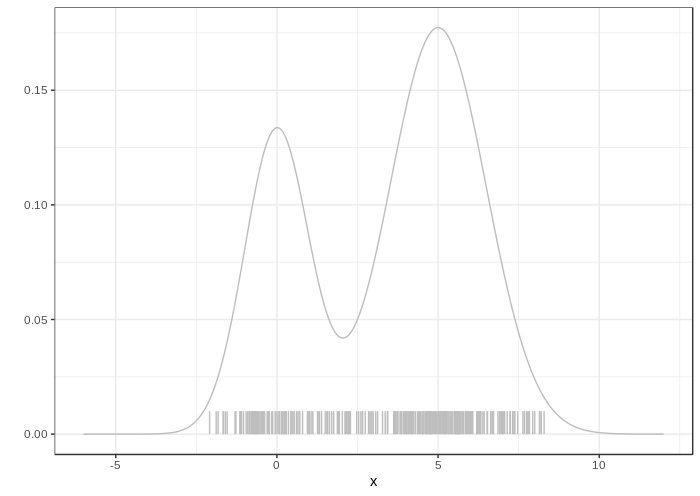

- discrètes : clustering i.e modèle de mélange, sbm, ...
- ou continues : ICA, Word-Embeding, ...
Permet de poser les hypothèses
Tâches :
- Trouver $z$ et $\theta$
- Sélectionner un modèle de génération (choix du nombre de cluster,...)
- Tester valider les hypothèses

Background

Données massive de mobilité

Des capteurs partout ...

pour qui, pour quoi ?

Nécessite de fouiller !

Utopie ?

Ouvrir la boite noire des technologie urbaines ?
Transparence / Confiance / Données personnelles

Utopie ?

Améliorer la gouvernance urbaine (co-réguler) ?
Réconcilier des intérêts antagonistes ?

Distopie ?

Améliorer la gouvernance urbaine (co-réguler) ?
Quels rapports de forces ?

Distopie ?

Améliorer la gouvernance urbaine (co-réguler) ?
Quelles limites à l'observation ?

Traces Numériques

de mobilité

Intérêt des données billettiques

faciliter la gestion des payements mais aussi ...

Données billettiques vs. données classiques (ex. enquêtes)

Meilleure couverture des usagers
Meilleure précision temporelle et spatiale
Possibilité d'étude longitudinale sur une longue période

Intérêt majeur pour les opérateurs de transport...

Évaluer les performances du réseau
Mieux comprendre et prédire la demande

... et pour les autorités organisatrices des transports

Améliorer la politique (offre) de transport

Visualiser et analyser des données Vélib'

2 sources de données :

Les Stocks

en open-data quasiment partout

Les Flux

Origines / Destinations parfois en open-data et parfois pas

Des stocks en mouvements

Un déséquilibrage important
Un challenge pour la régulation
Un mouvement // une pulsation répétitive

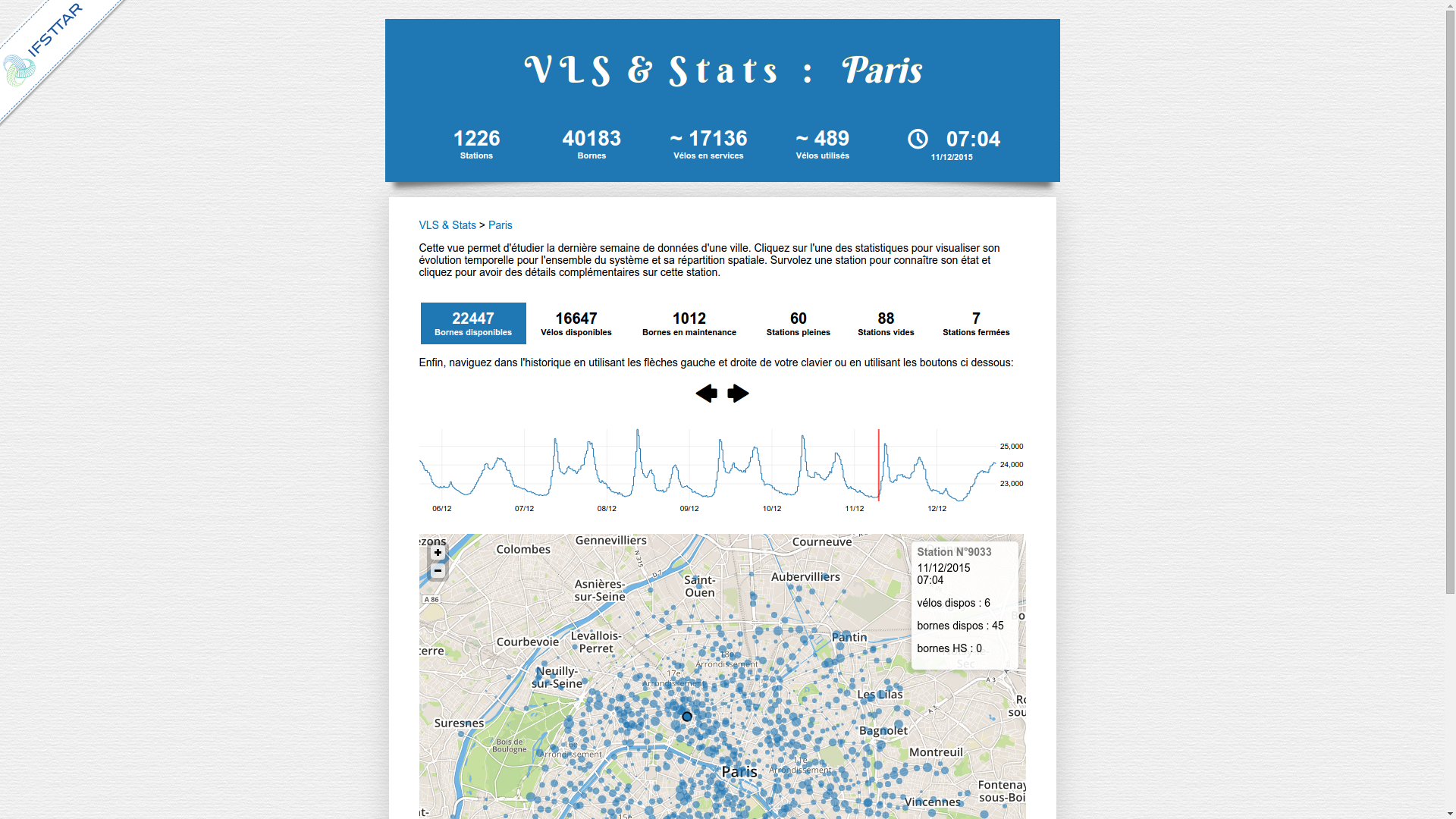

Stocks data : vlsstat

Données historique pour analyse
Aggrégation / Comparaison
http://vlsstats.ifsttar.fr/rawdata/

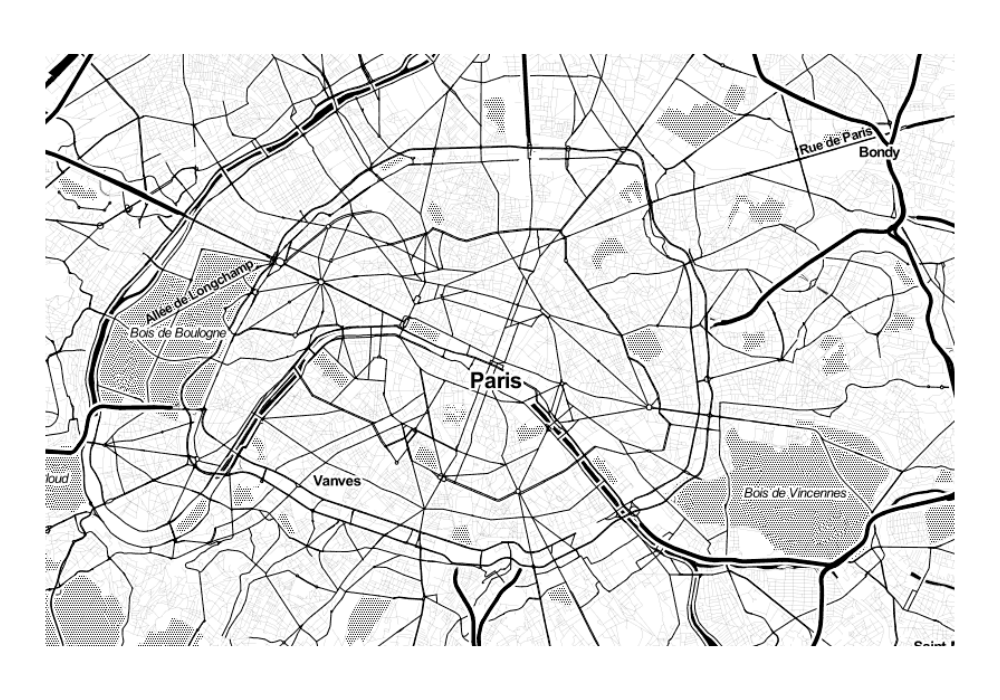

Des flux pour décortiquer la dynamique urbaine

http://www.comeetie.fr/galerie/velib/

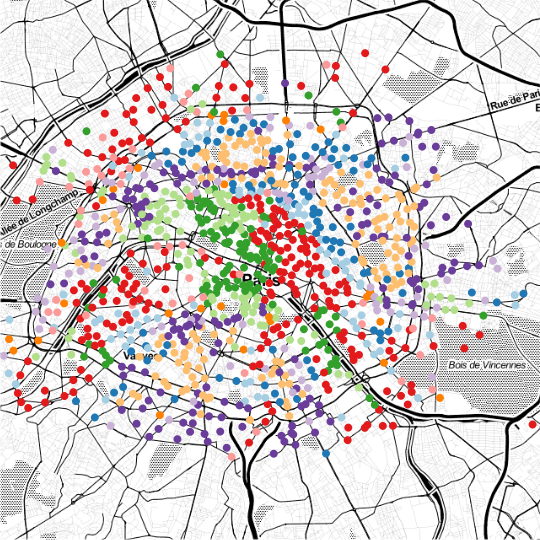

Modèle

$X_{sdt}$ (observée): Nbr de vélos arrivant/partant
$Z_s$ (latente): cluster de la station s
$W_d$ (observée): cluster des jours (week end / semaine)

Approche générative :

$$Z_s\sim\mathcal{M}(1,\pi)$$ $$X_{sdt}|\{Z_{sk}=1,W_{dl}=1\}\sim\mathcal{P}(\alpha_s\lambda_{klt})$$ + contraintes $\sum_{l,t}D_l\lambda_{klt}=DT, \forall k \in\{1,...,K\}$,
avec $D_l$ nbr de jours du cluster $l$.

Données contextuelles

	hab/ha	emp/ha	serv/ha	com/ha
*	162	237	4.2	3.7
Leisure (1)	367	189	6.3	4.4
Leisure (2)	261	322	7.7	6.9
Parks	172	90	2	1.7
Stations	209	206	2.4	1.8
Mixed	375	108	3.8	2.7
Jobs(1)	138	409	4.5	2.8
Jobs(2)	157	456	5.7	5.6
Average	301	163	3.8	2.8

Latent Dirichlet Allocation

Pour l'analyse de matrices Origine-Destination dynamiques

OD générées par un processus localement stationaires
Segmentation en petits sacs de déplacements consécutifs $\approx$ stationarité
Documents (sac de mots) = sacs de déplacements consécutifs (5000)

Avec :

Mots = couples Origin/Destination
Topics = Activités Latentes

Latent Dirichlet Allocation

Pour l'analyse de matrices Origine-Destination dynamiques

Pour chaque activité latente $a$ : $\Lambda_a\sim\mathcal{D}(\beta)$
Pour chaque sac de déplacement
Tirer les portions de chaque activité : $\pi_t \sim \mathcal{D}(\alpha)$
Pour chaque déplacement
    Tirer son activité
    $A \sim \mathcal{M}(1,\pi_t)$
    Tirer l'origine-destination
    $D \sim \mathcal{M}(1,\Lambda_A)$

Résultats de la décomposition $\pi_t$

Sélection de modèle perplexité
(saut abrupt pour K=5)

Balances des stations : Domicile→Travail

Balances des stations : Travail→Domicile

Balances des stations : Début de soirée

Données billetiques TC

Des données simples

identifiant anonymisé de l'usager (3 mois)
type de titre de transport
station de la validation (+ligne et direction pour les bus)
jour et heure de la validation

Open-Data ? (ex STIF données aggrégées)

Des données simples

identifiant anonymisé de l'usager (3 mois)
type de titre de transport
station de la validation (+ligne et direction pour les bus)
jour et heure de la validation

Une donnée à part l'identifiant usager

Un jeu de données riche

identifiant anonymisé de l'usager (3 mois)
type de titre de transport
station de la validation (+ligne et direction pour les bus)
jour et heure de la validation

2 ans de profondeur temporelle

Que faire sans identifiant ?

Analyse des volumes entrants
Clustering des jours
→ détection d'outliers, prévision moyen terme,...
Clustering des stations
→ analyse de l'offre, prévision moyen terme,...

Que permet de faire l'identifiant usager ?

Reconstruction des destinations
→ analyse des correspondances, matrice OD dynamique,...
Prévision court terme des OD
Clustering des usagers

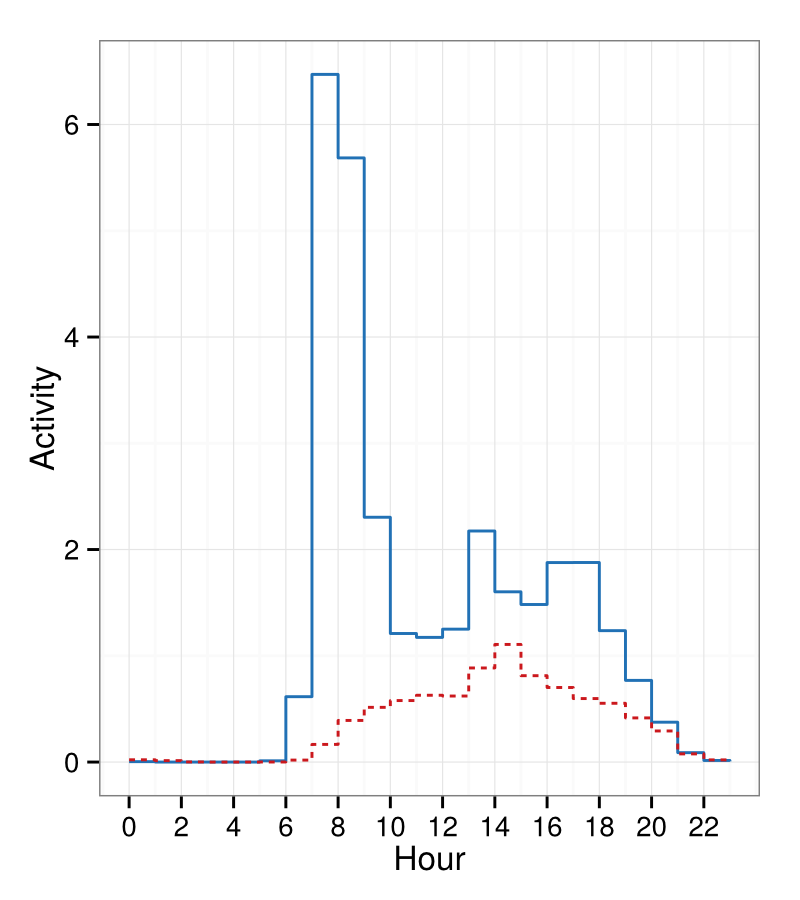

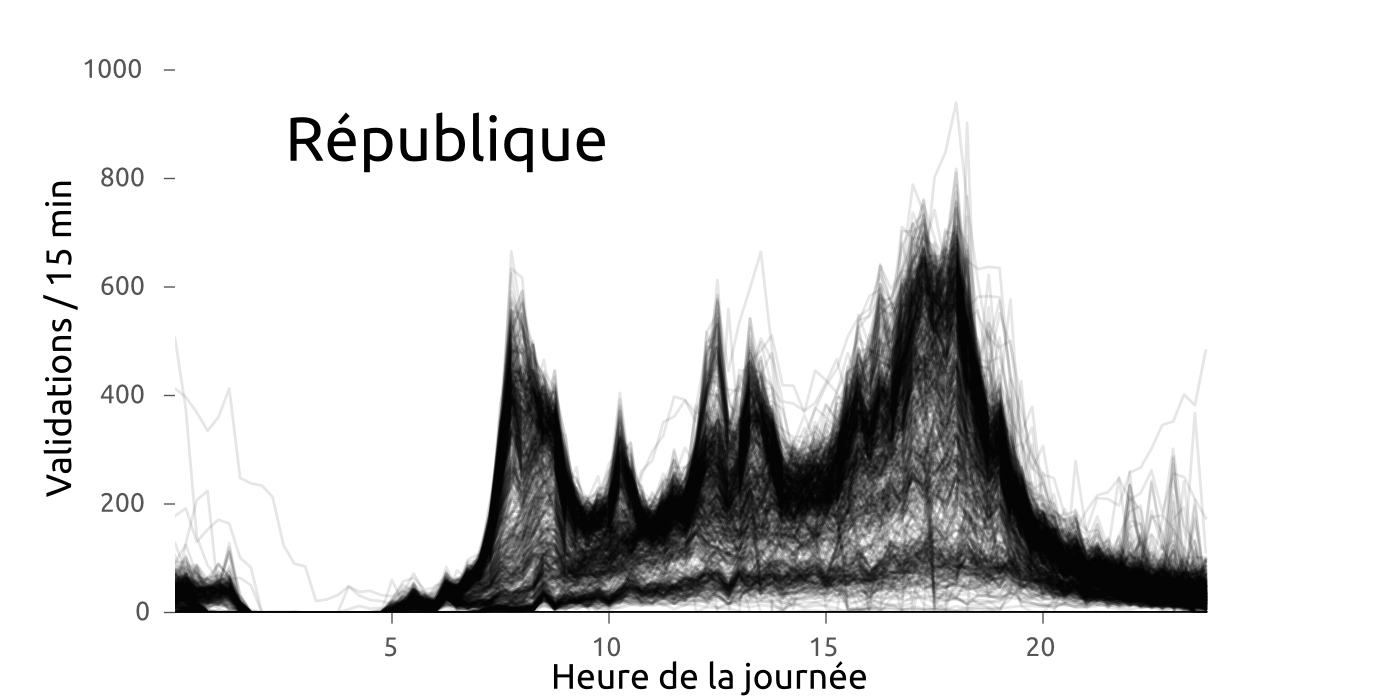

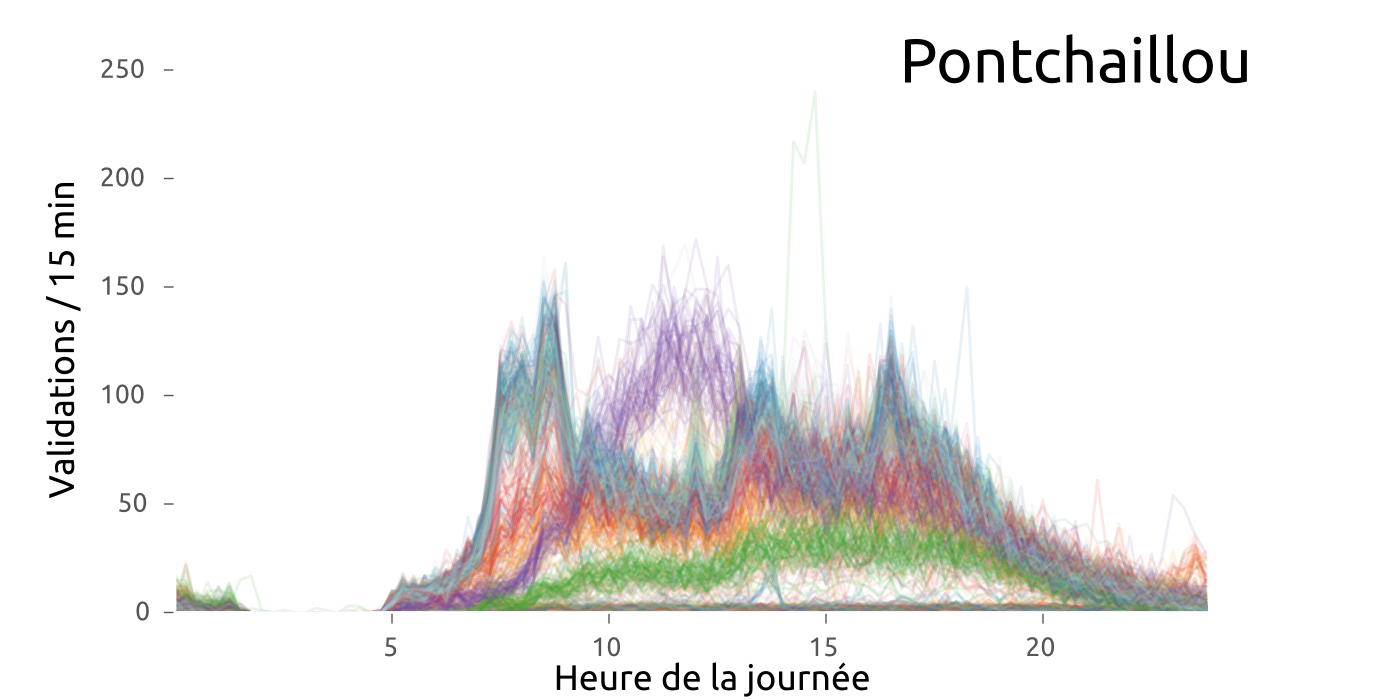

Analyse des volumes entrant

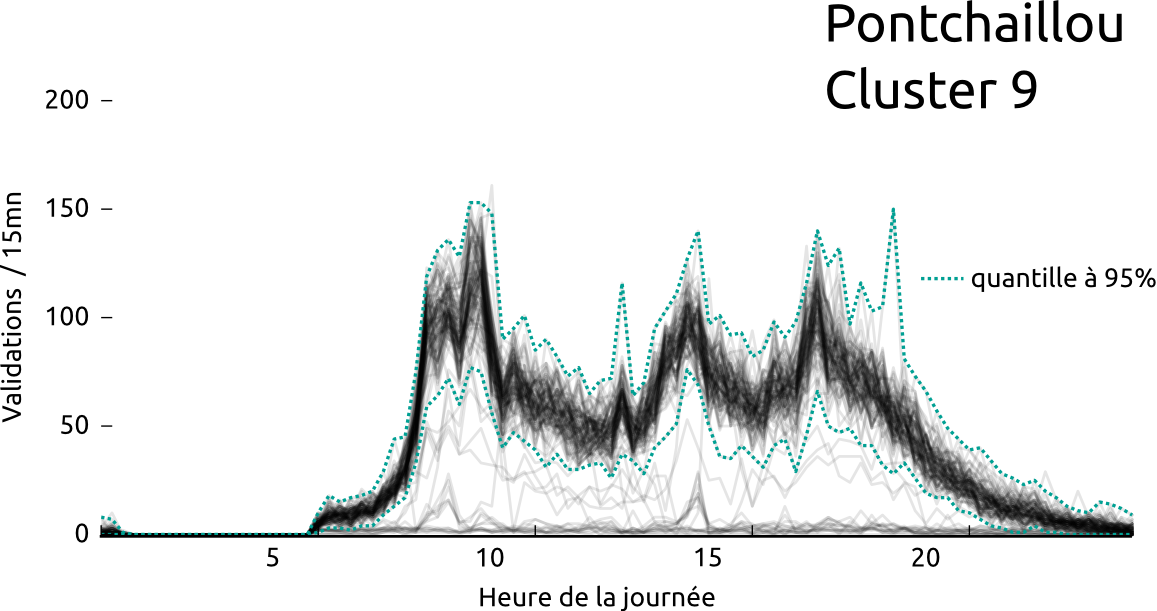

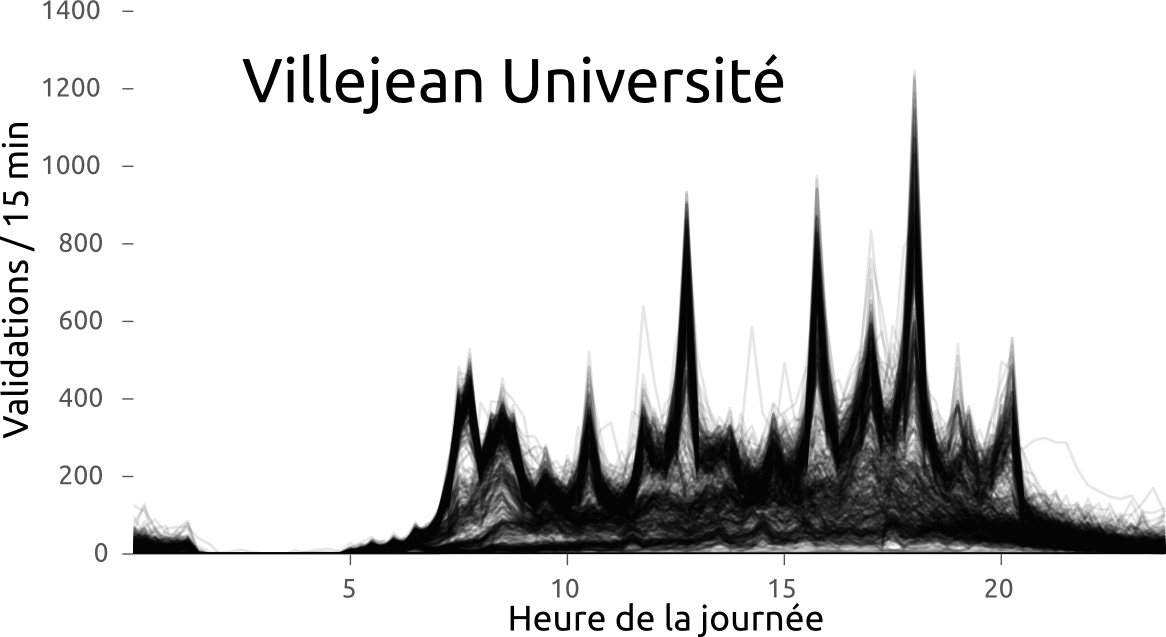

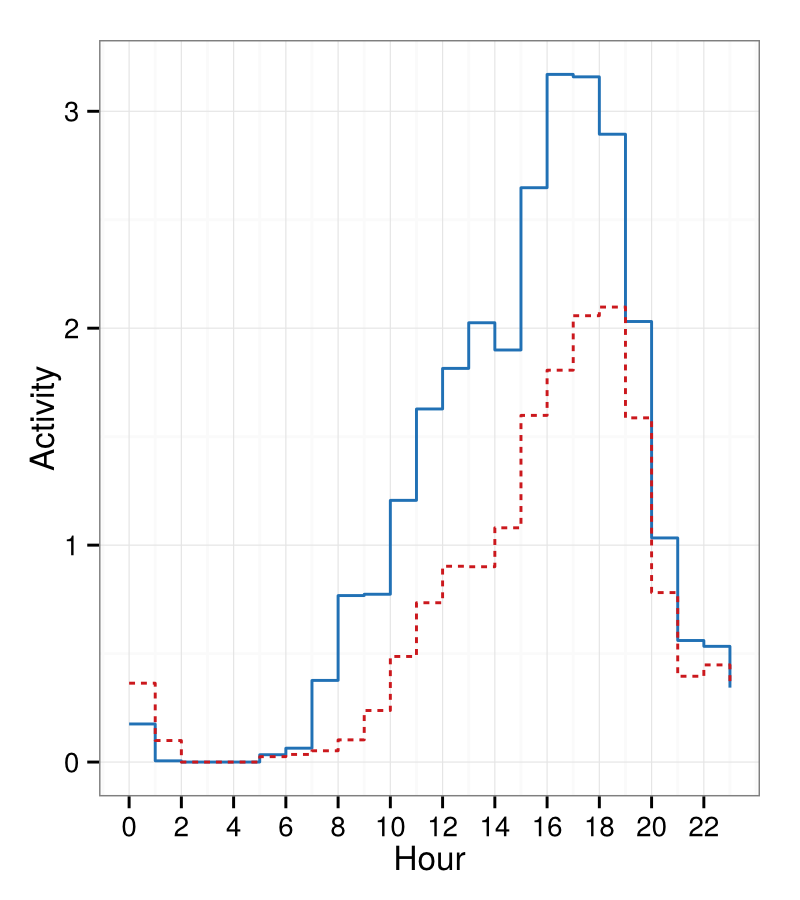

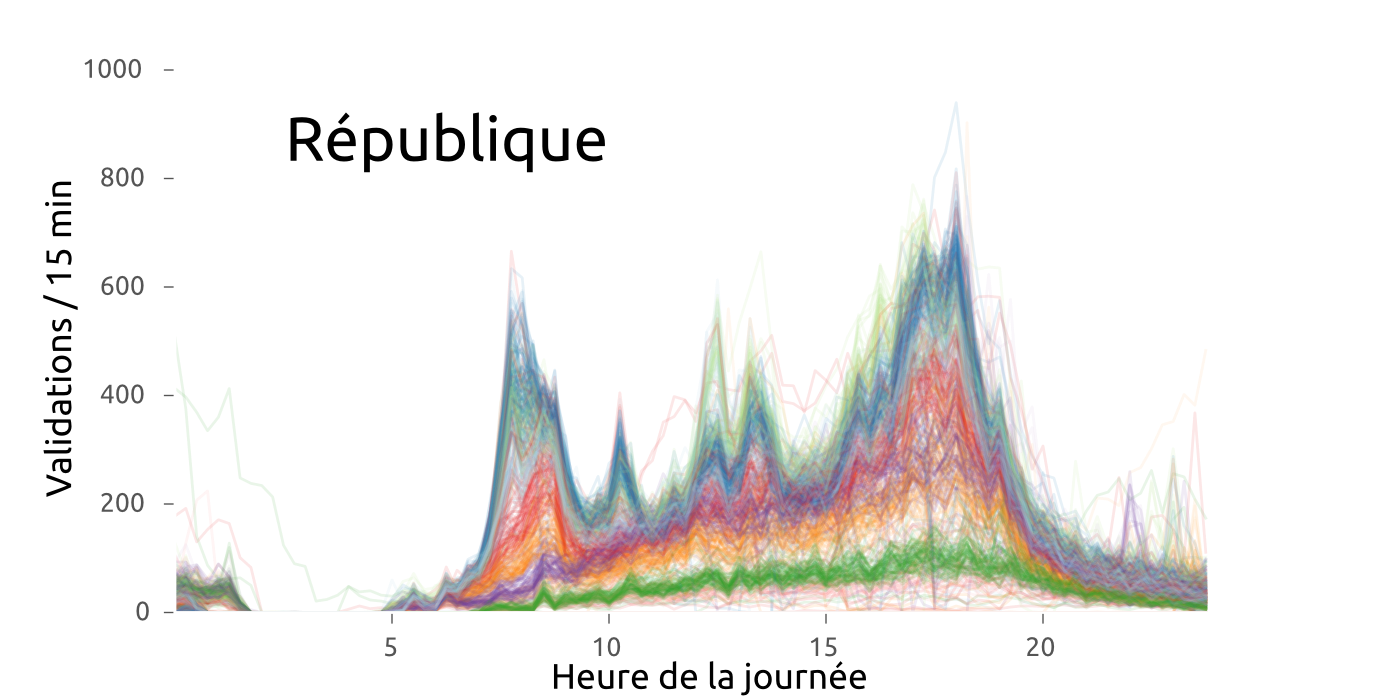

Des profils qui varient dans l'espace et dans le temps

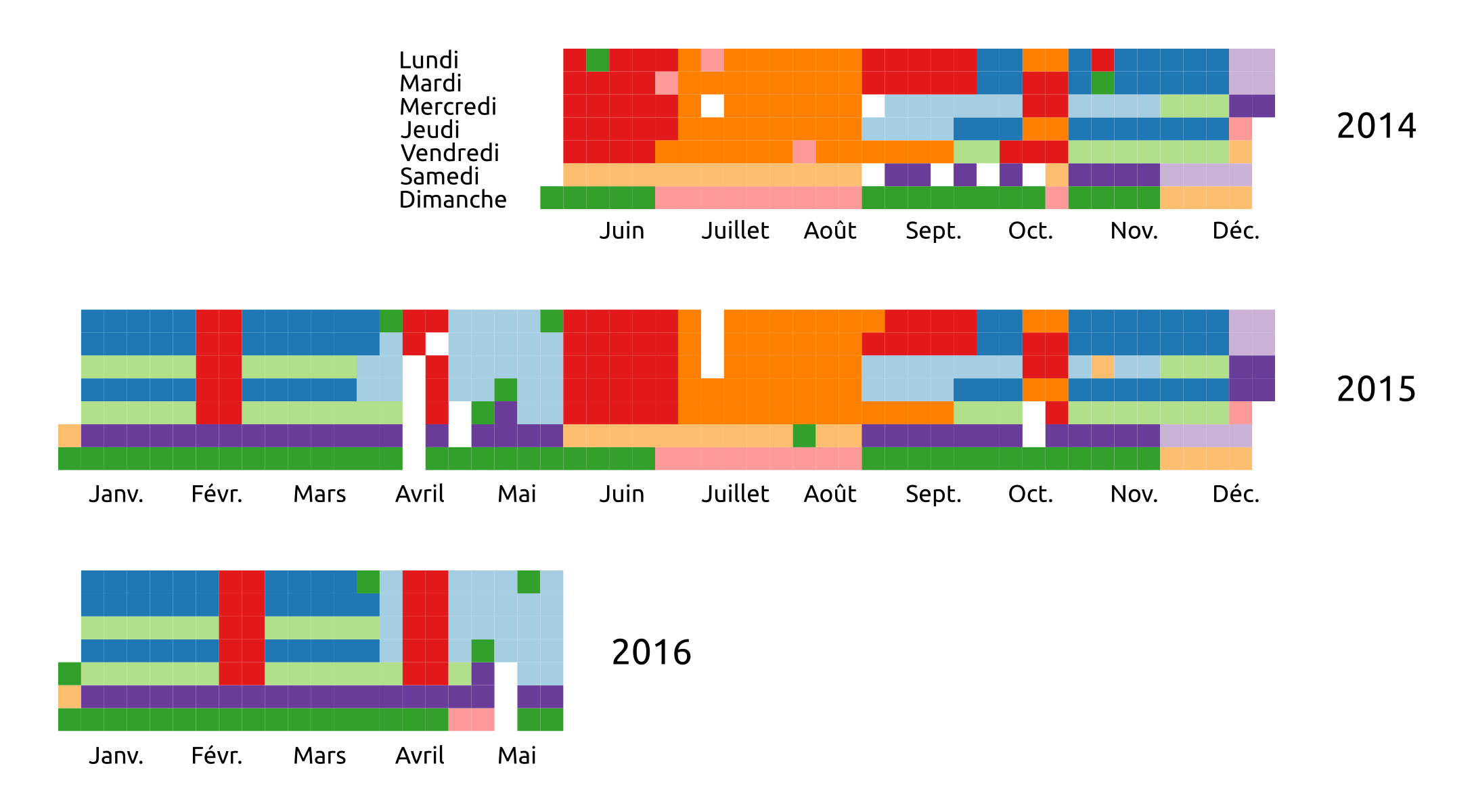

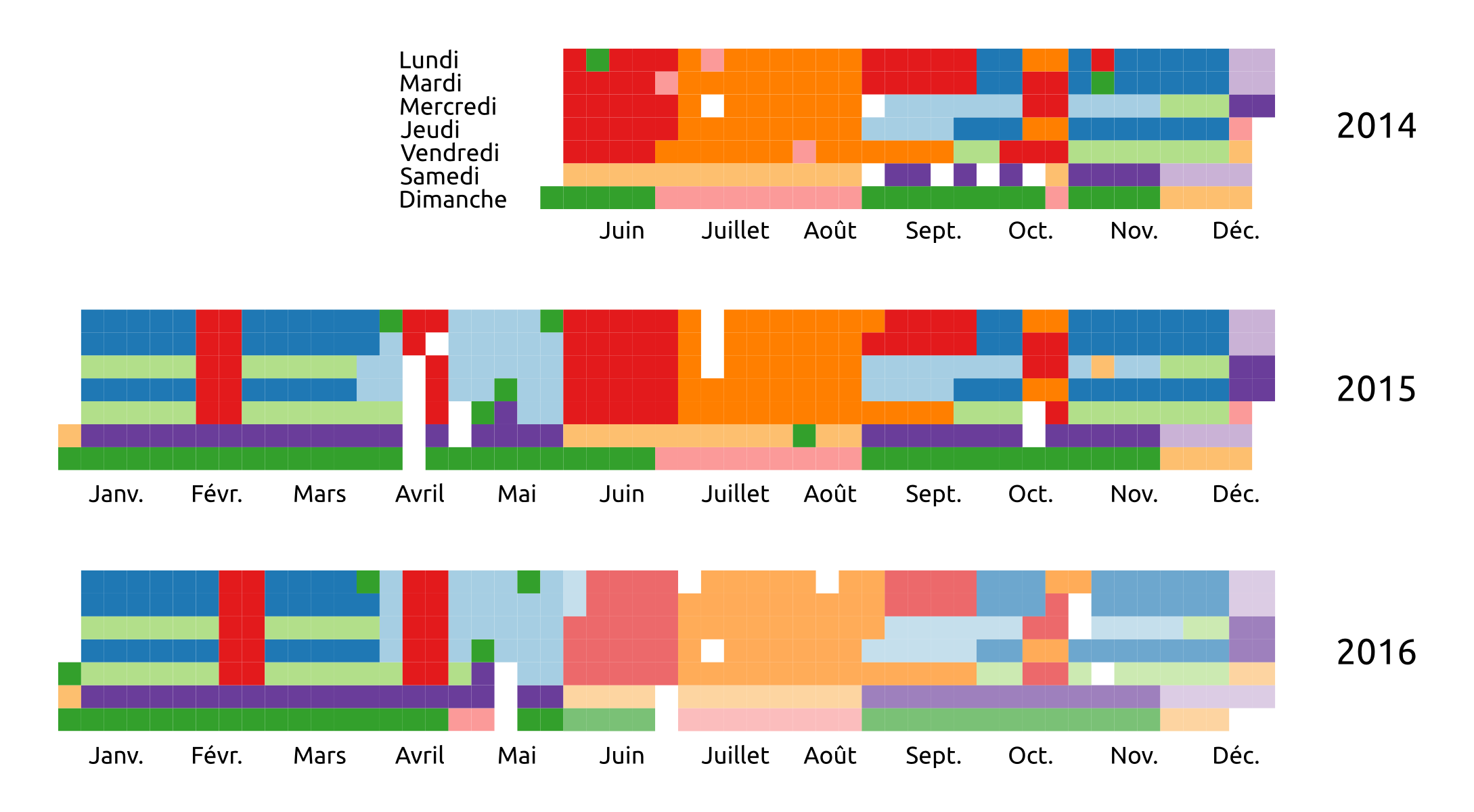

Une variété inter journalière visible (CAH)

Qui s'explique majoritairement par des effets calendaires

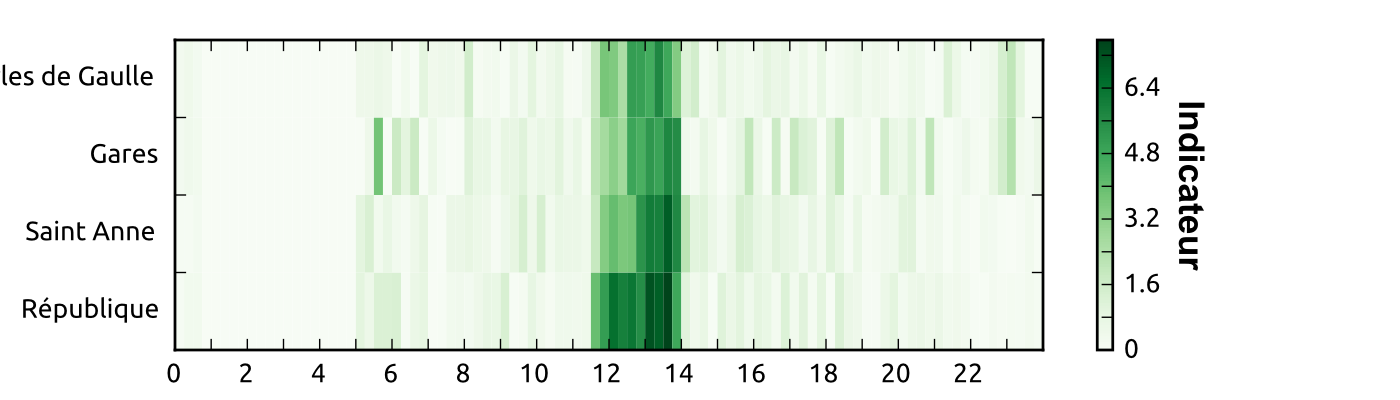

Qui peuvent être exploités pour détecter des outliers

#Rennes #metro #Star des chaises jetées sur la ligne aérienne de métro à Villejean. Dégâts importants. Trafic interrompu pendant 2h?
— Samuel Nohra (@SamuelNohra) 29 mars 2016

Ou faire des prévisions à moyen terme

Une variabilité également spatiale

L'identifiant usager

Pour enrichir les données

Permet de reconstituer une partie siginificative des trajets

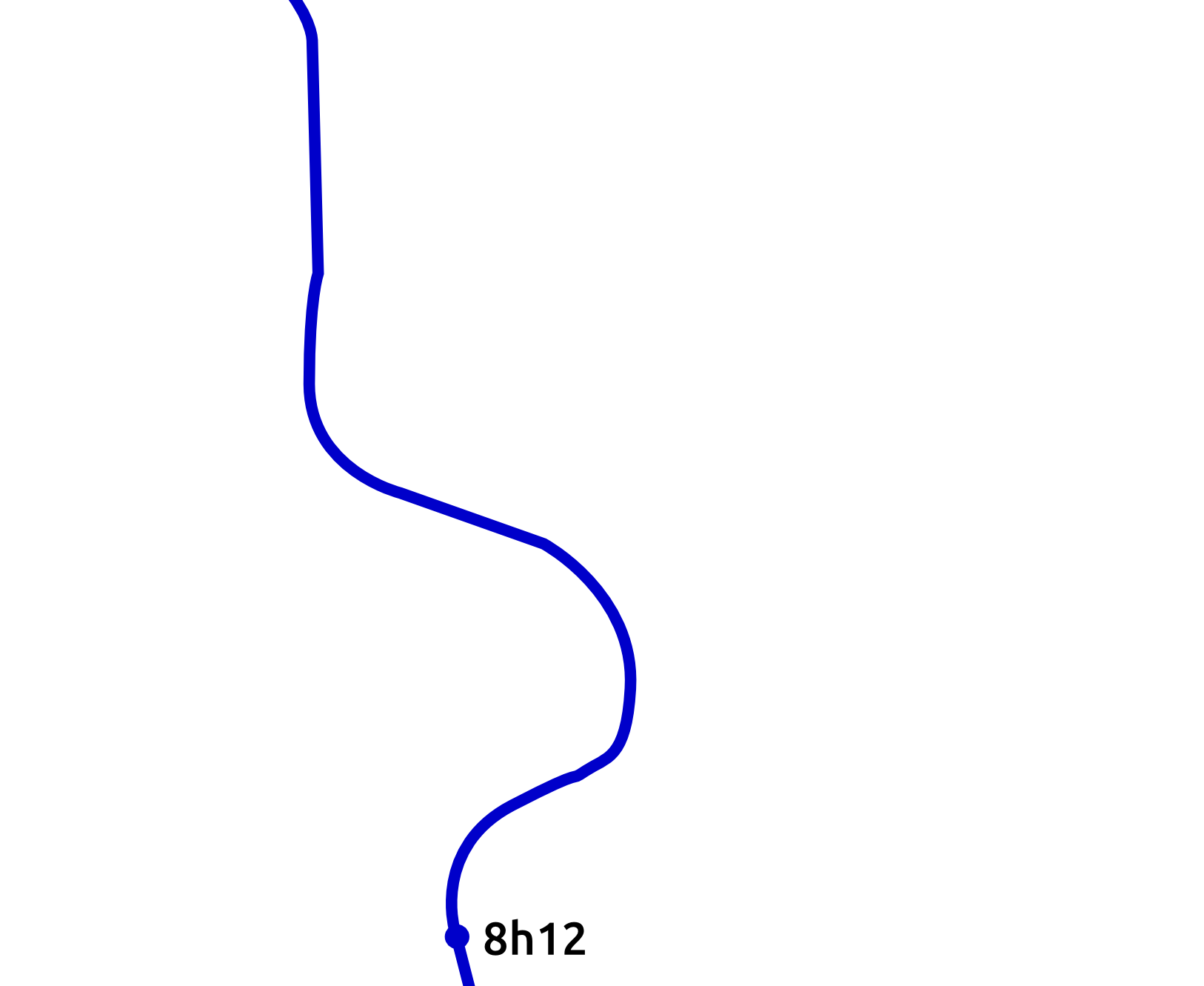

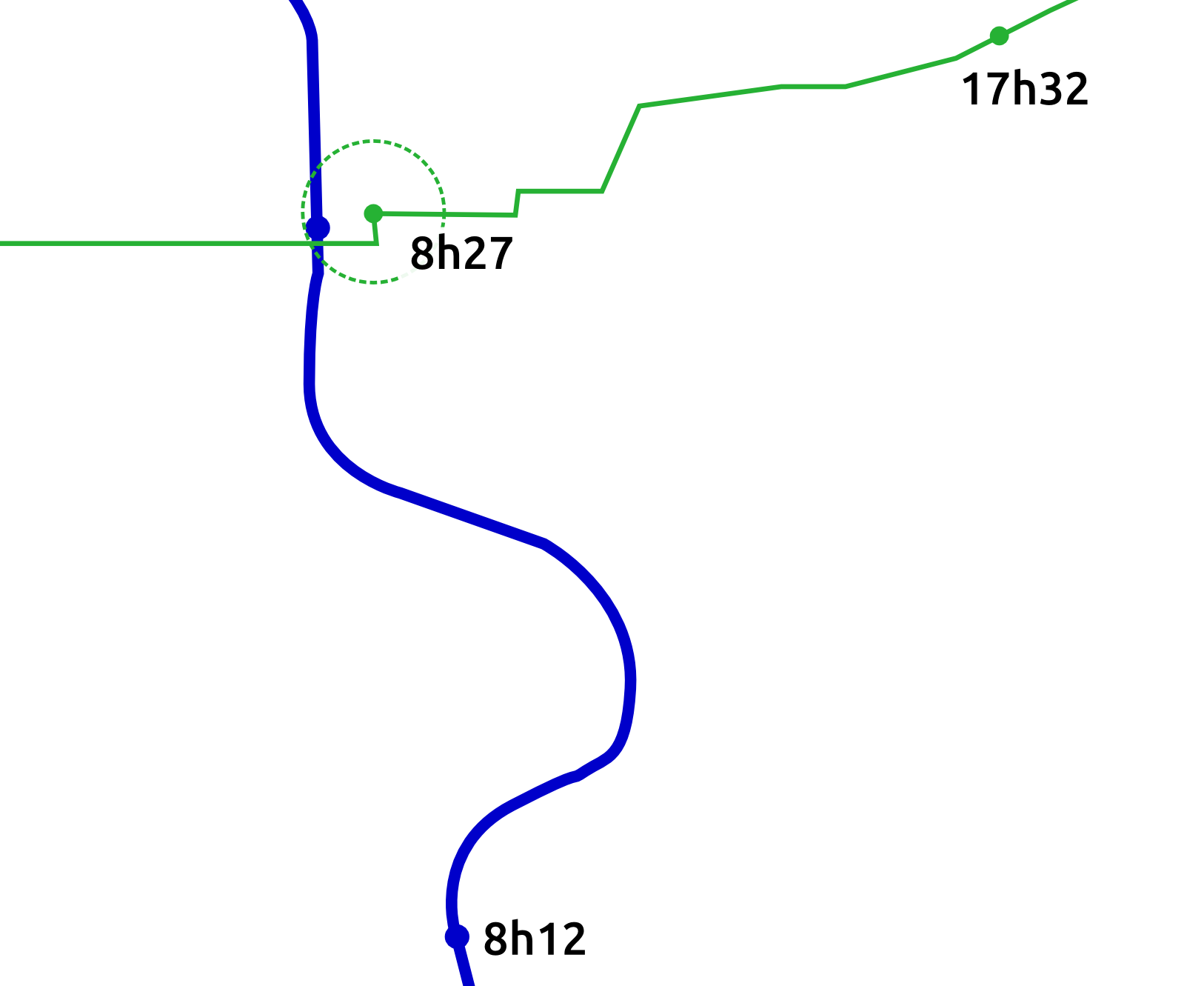

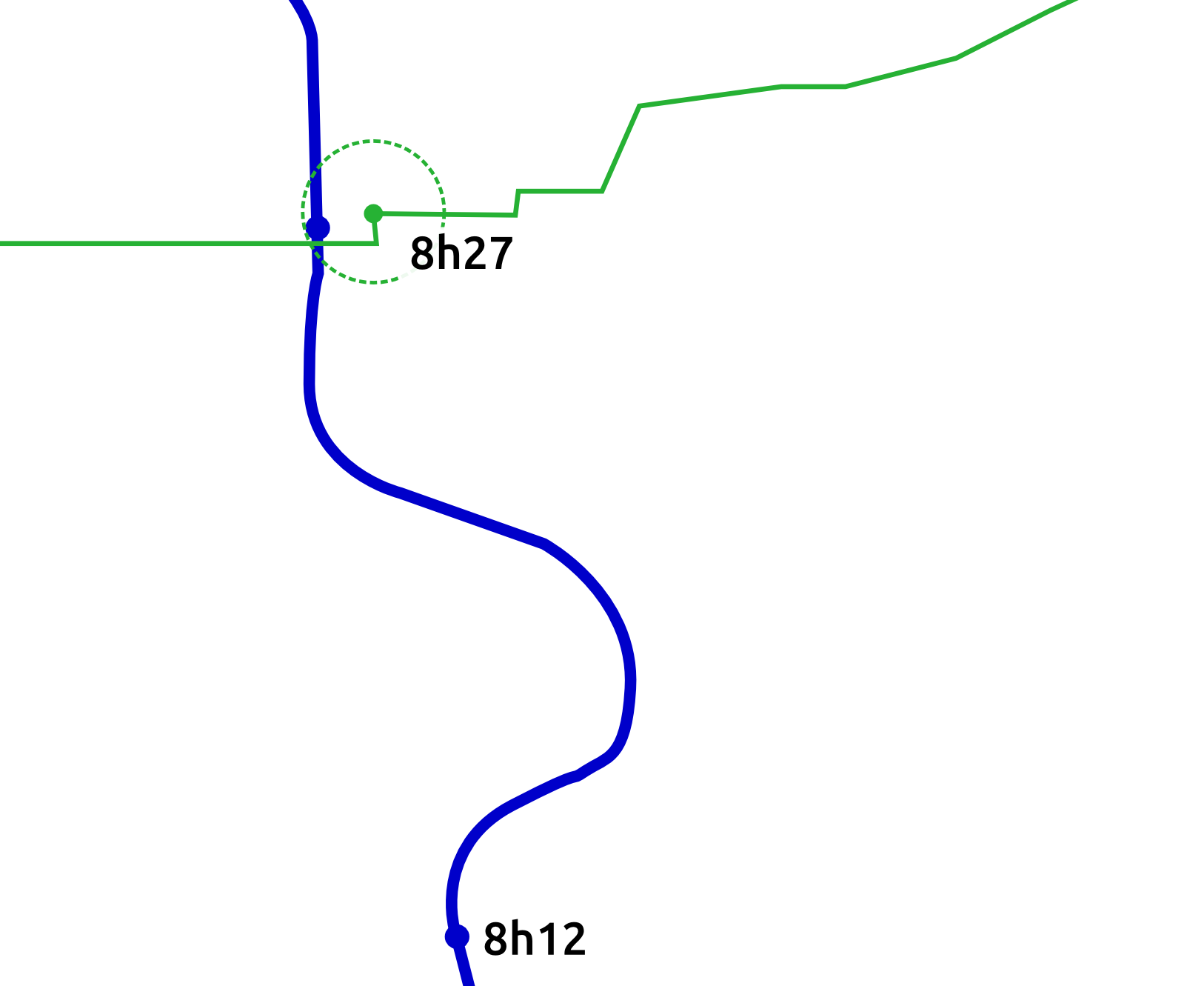

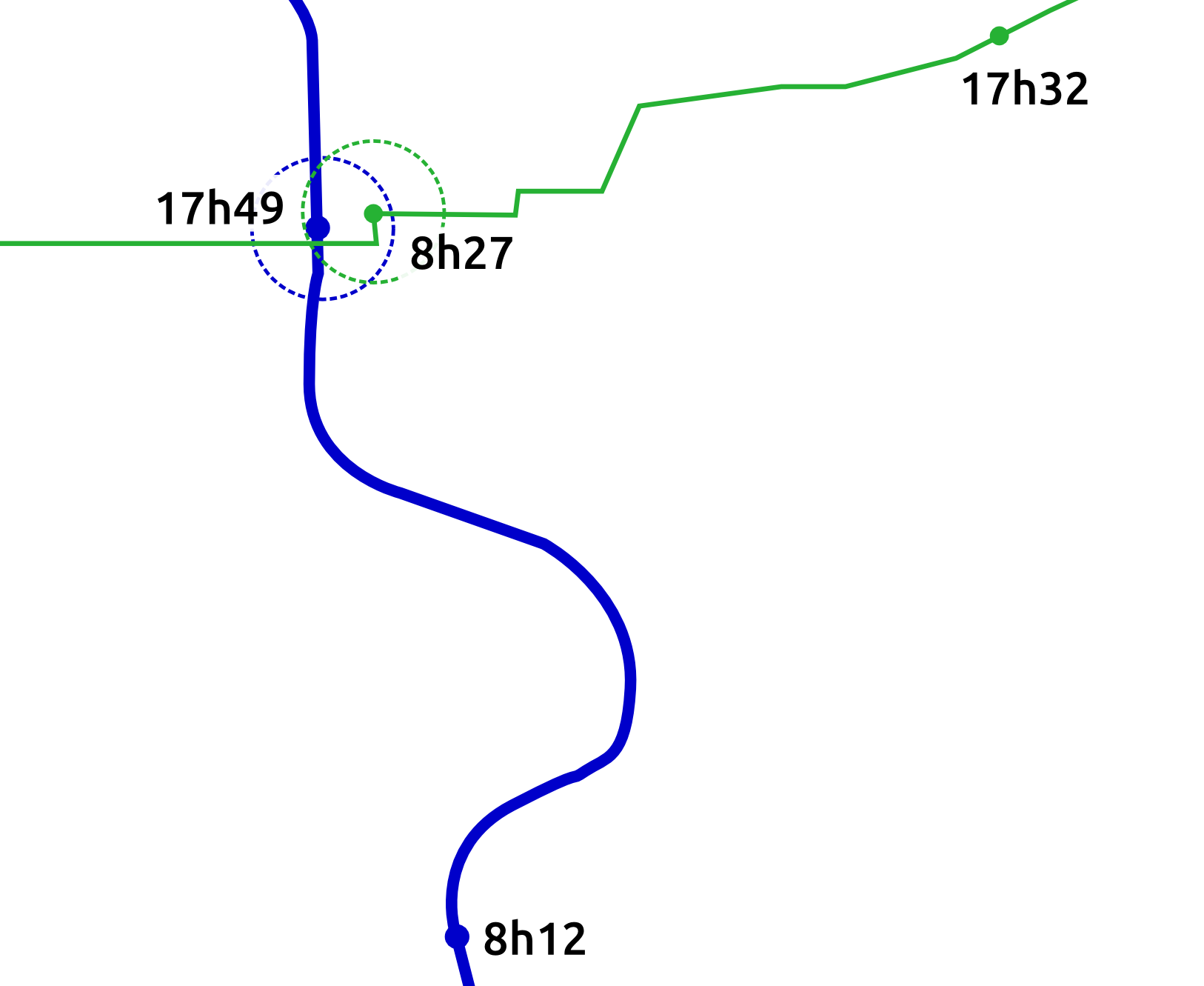

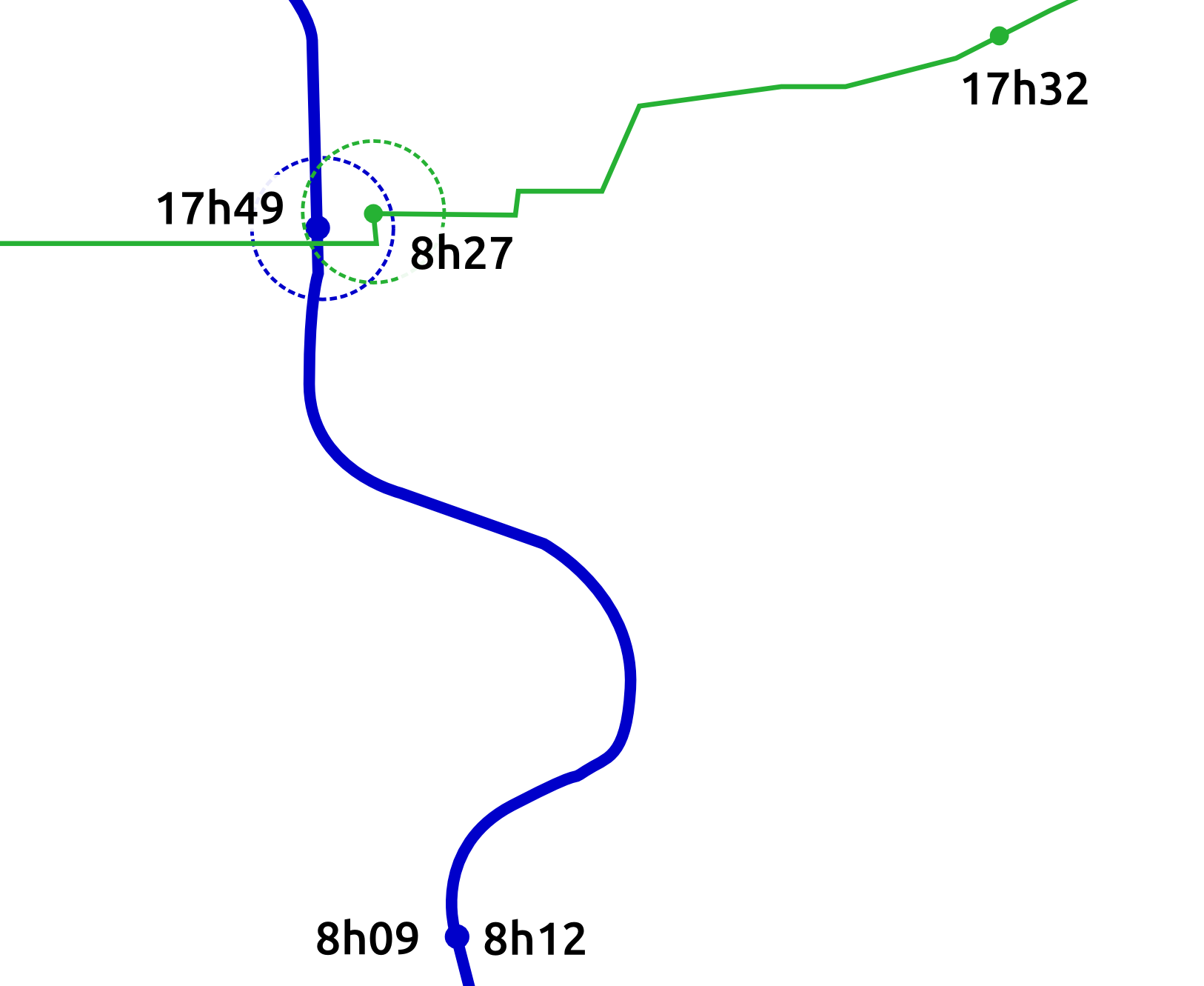

Enrichissement des données

Utilisation de l'origine suivante pour inférer la destination
Utilisation de seuils spatiaux et temporels
Détection des correspondances
Nécessite de garder les identifiants 48h

72% de destinations reconstruites

→ Permet des aggrégations par OD
→ Analyse des Pôles d'échange (C. Richer)
→ Matrice OD dynamique ou serpent de charge

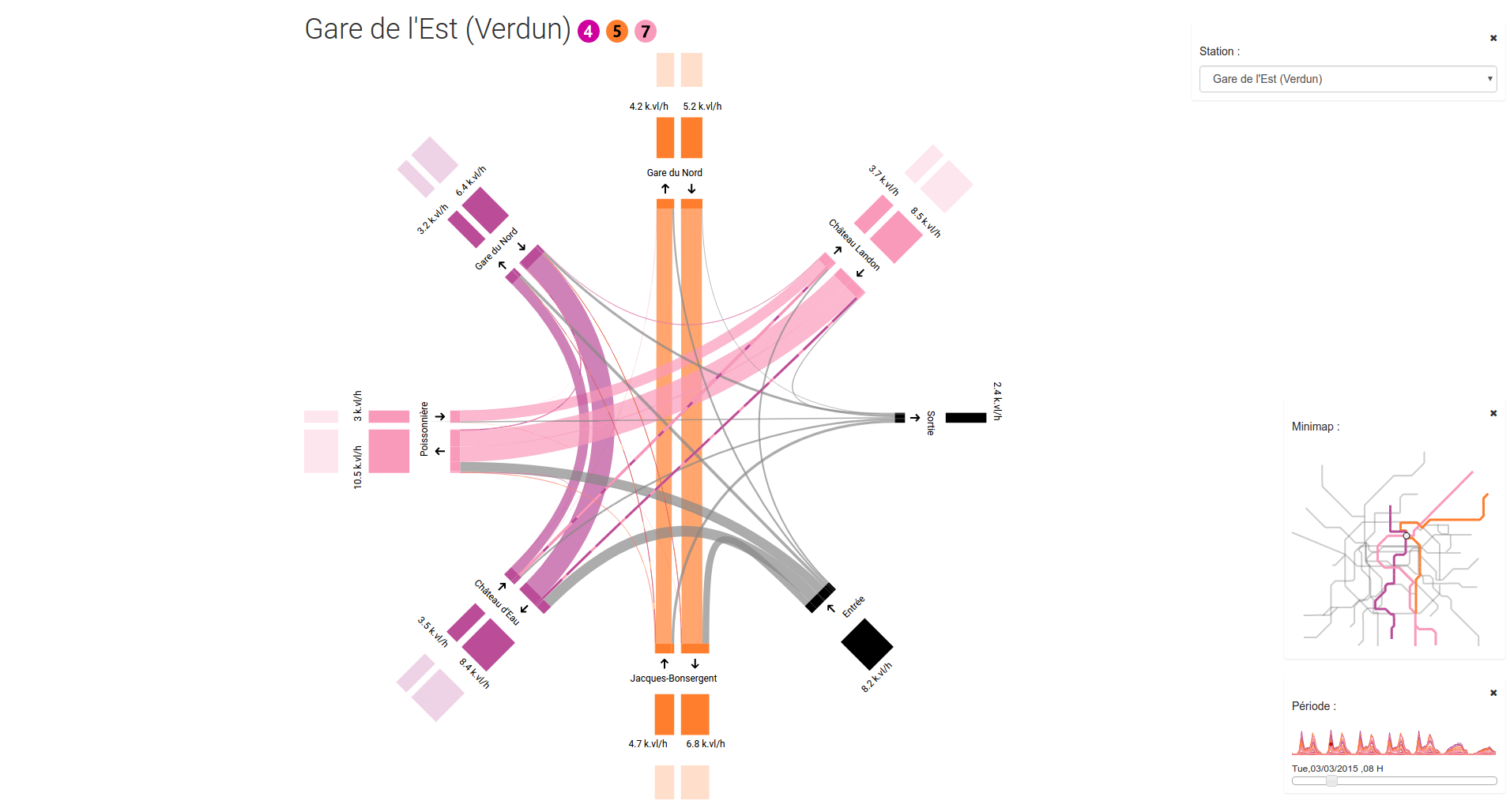

Sankeystif

http://www.comeetie.fr/galerie/sankeystif/

Clustering usagers

pour une analyse centrée sur l'utilisateur

Objectif

Etudier les habitudes temporelle des usagers
Regarder comment se décompose la charge
Mieux connaitre les usagers
Méthode

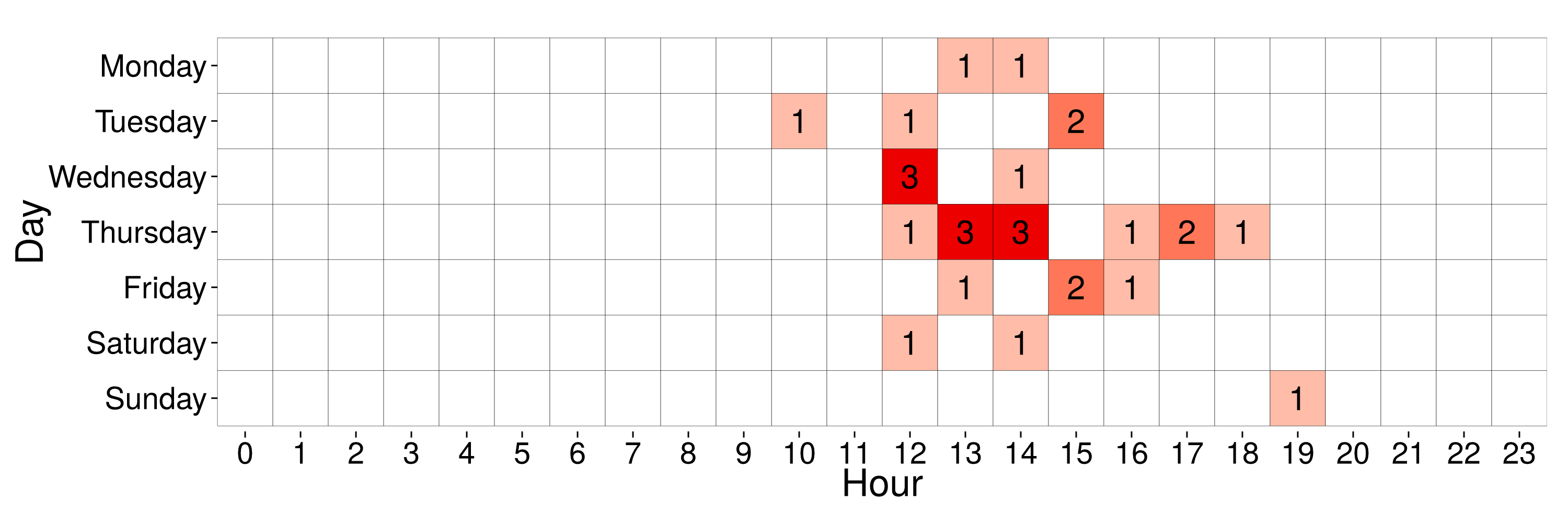

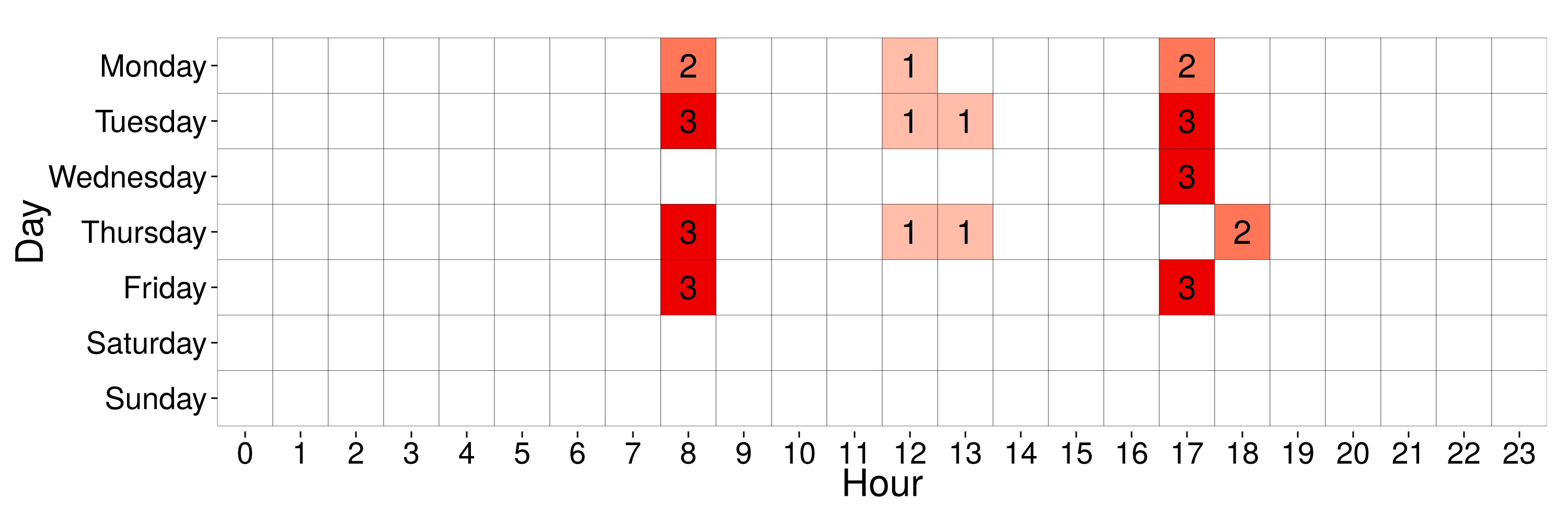

- Profil d'utilisation
- Clustering

Objectif

Etudier les habitudes temporelle des usagers
Regarder comment se décompose la charge
Mieux connaitre les usagers
Méthode
- Profil d'utilisation
- Clustering

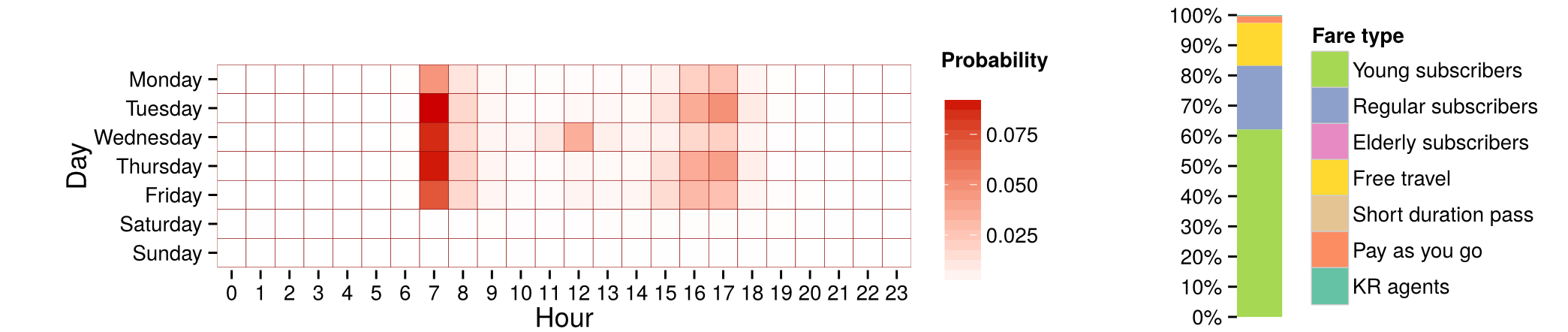

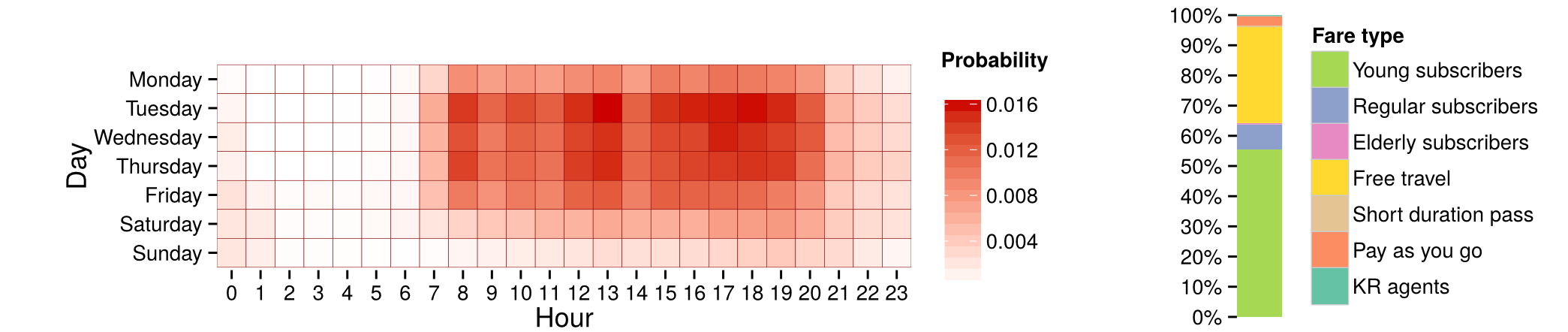

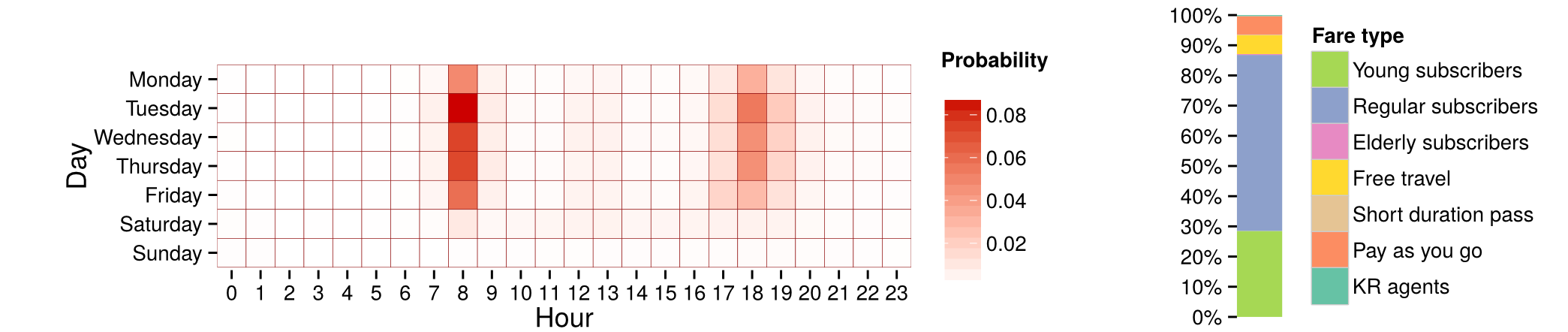

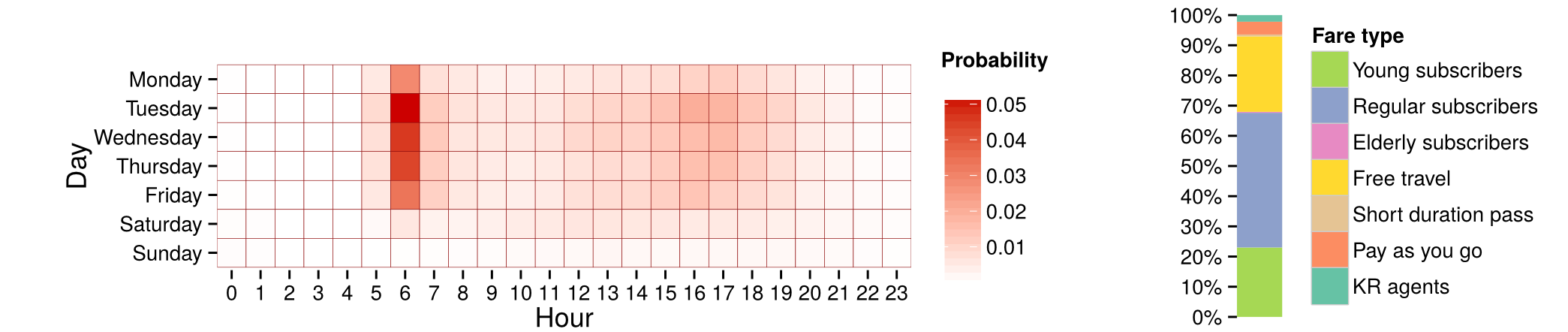

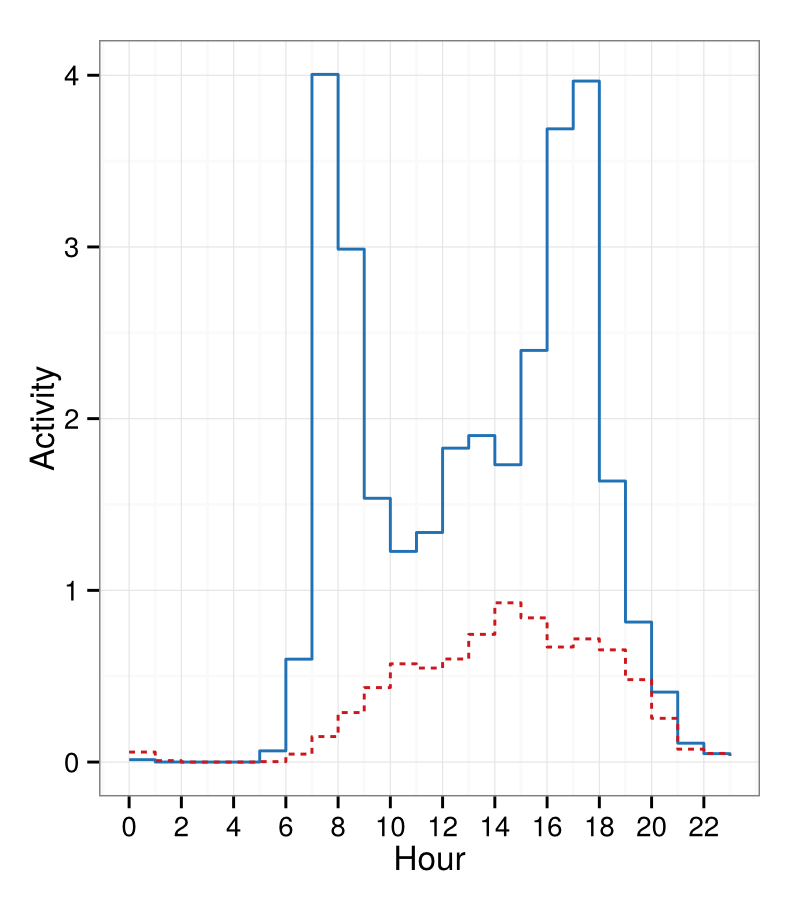

Un usage pendulaire

Profil moyen d'un cluster 4.55% du jeu de données

Un usage pendulaire

Profil moyen d'un cluster 12.54% du jeu de données

Un usage pendulaire

Profil moyen d'un cluster 3.6% du jeu de données

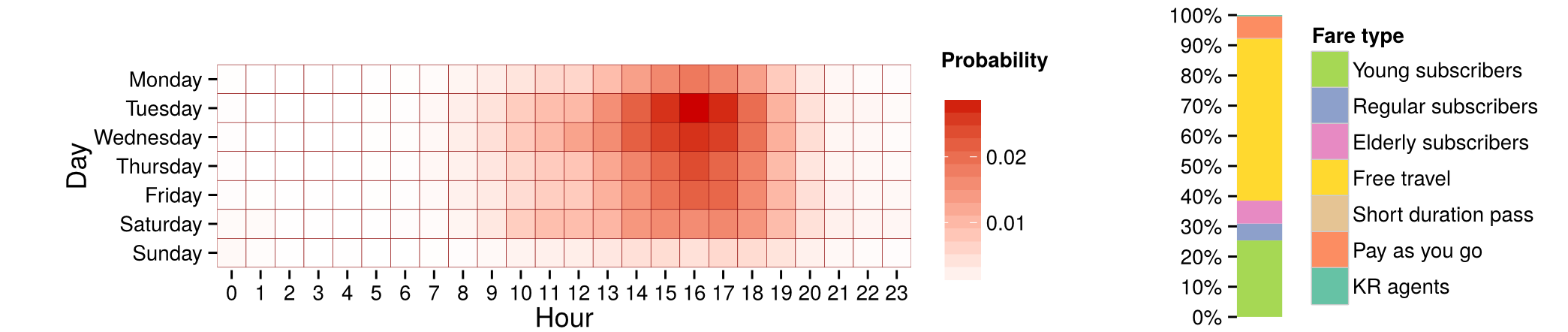

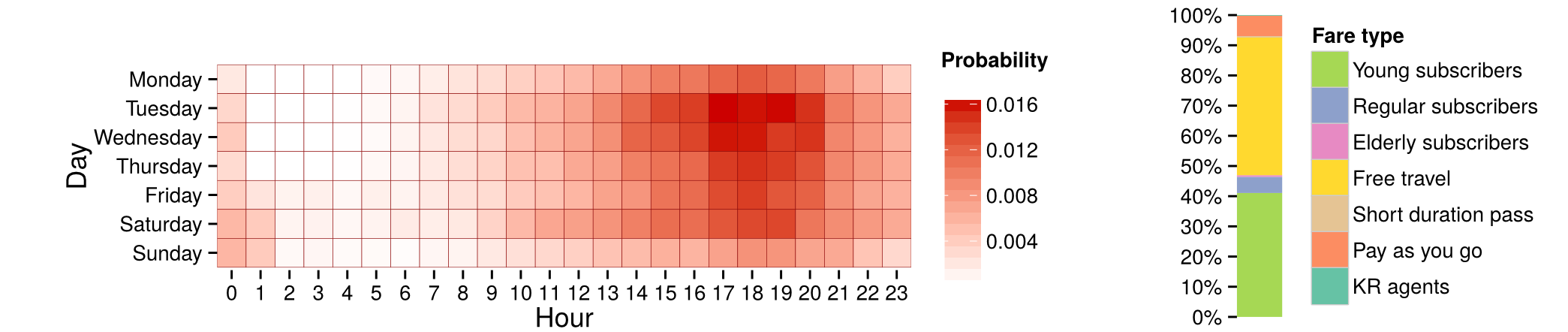

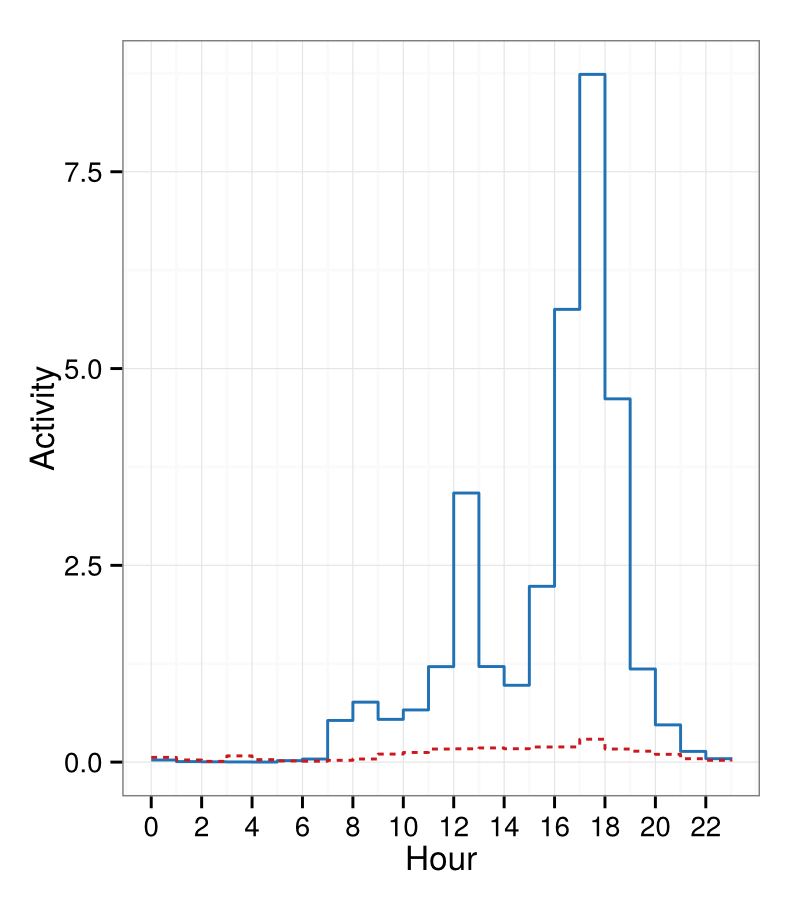

Mais pas que

Profil moyen d'un cluster 15.13% du jeu de données

Mais pas que

Profil moyen d'un cluster 6.44% du jeu de données

Mais pas que

Profil moyen d'un cluster 8.64% du jeu de données

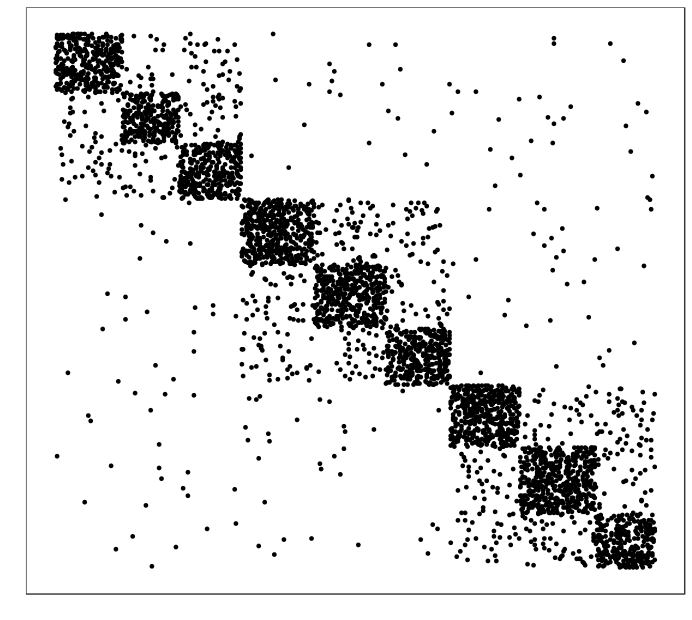

Clustering de graphes

Modèle SBM

$$Z_i \,\sim\, \mathcal{M}(1,\pi)$$ $$X_{ij}|Z_{ik}Z_{jl}=1\,\sim\, \mathcal{B}(\beta_{kl})$$

Modèle SBM

prise en compte des degrés

$$Z_i \,\sim\, \mathcal{M}(1,\pi)$$ $$X_{ij}|Z_{ik}Z_{jl}=1\,\sim\, \mathcal{P}(\theta_i\beta_{kl}\theta_j)$$

Modèle SBM

prise en compte des degrés (graphes orientés)

$$Z_i\,\sim\, \mathcal{M}(1,\pi)$$ $$X_{ij}|Z_{ik}Z_{jl}=1 \,\sim\, \mathcal{P}(\theta^{out}_i\beta_{kl}\theta^{in}_j)$$

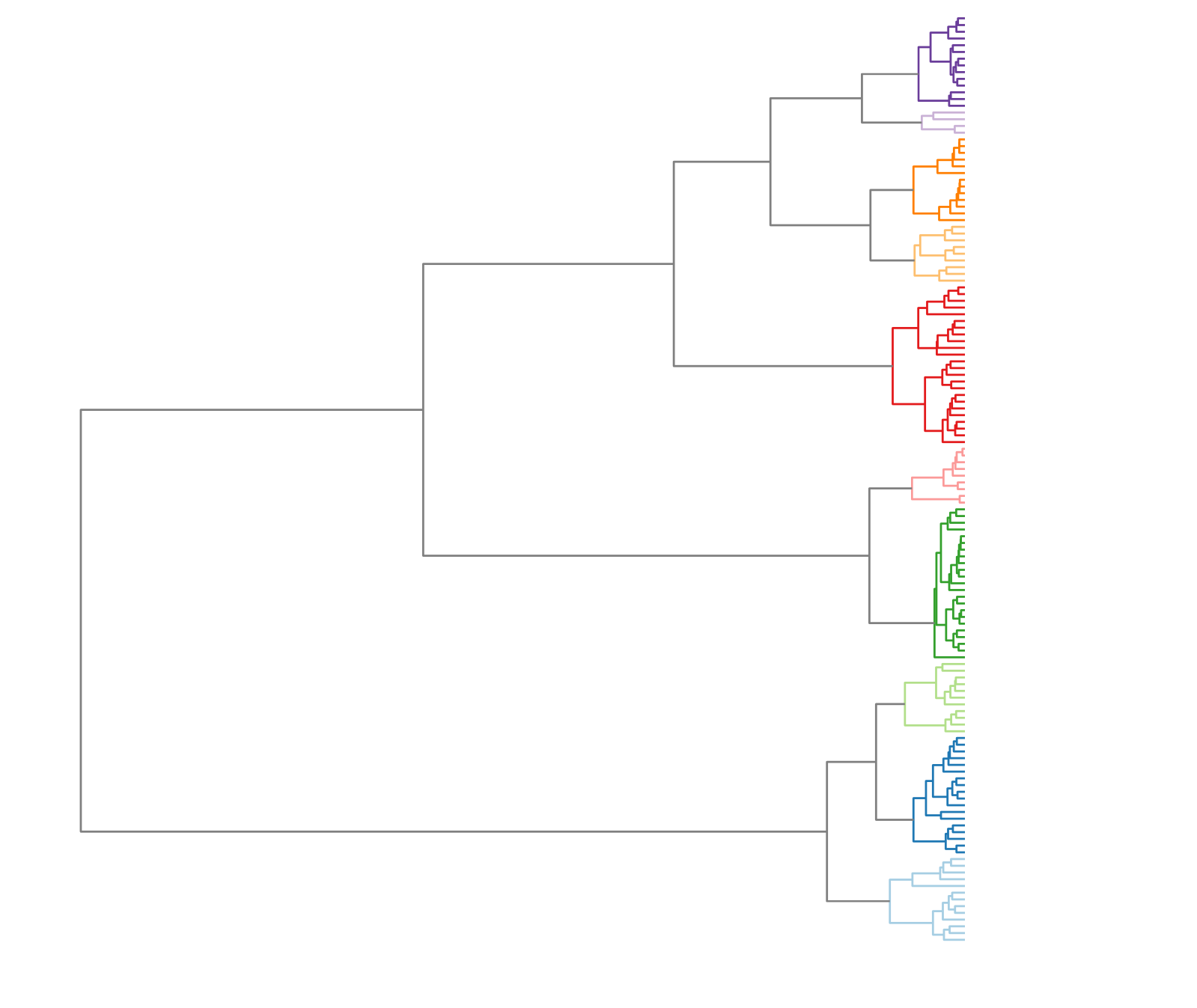

Algorithme hiérarchique

Modèle marginaliser ( $\Rightarrow$ sélection de modèle)
Optimisation difficile
Objectif :
$\rightarrow$ Extraire un ensemble de solutions dominantes entre $k$ et $k_{max}$
Proposition :
$\rightarrow$ Algorithme hiérarchique
Bonus :
$\rightarrow$ Ordre partiel sur les clusters très utiles pour la visualisation

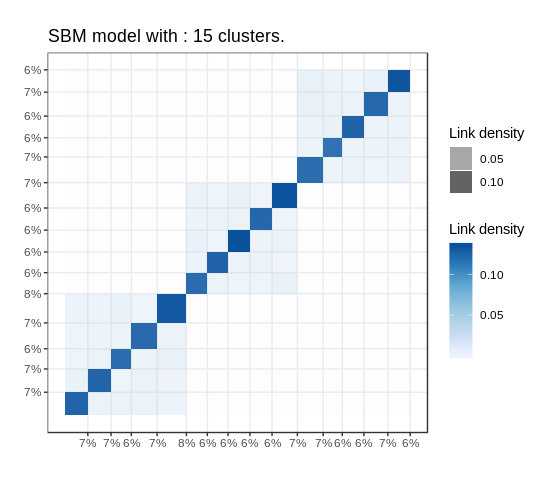

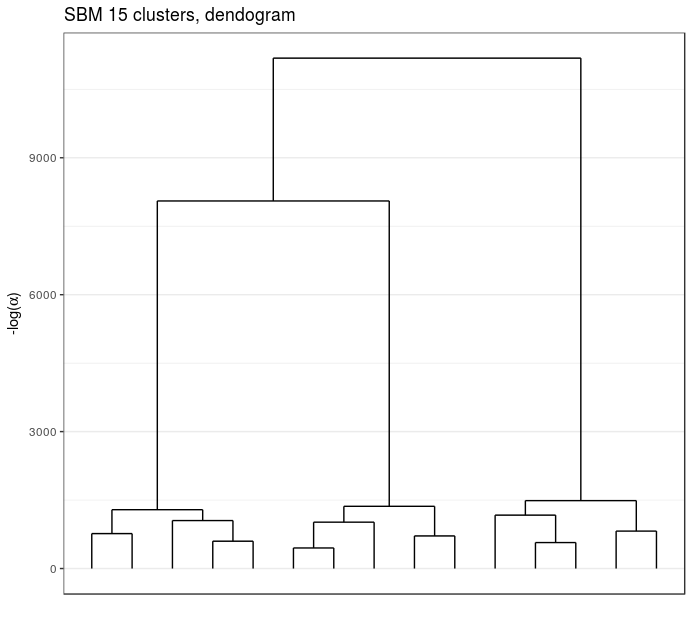

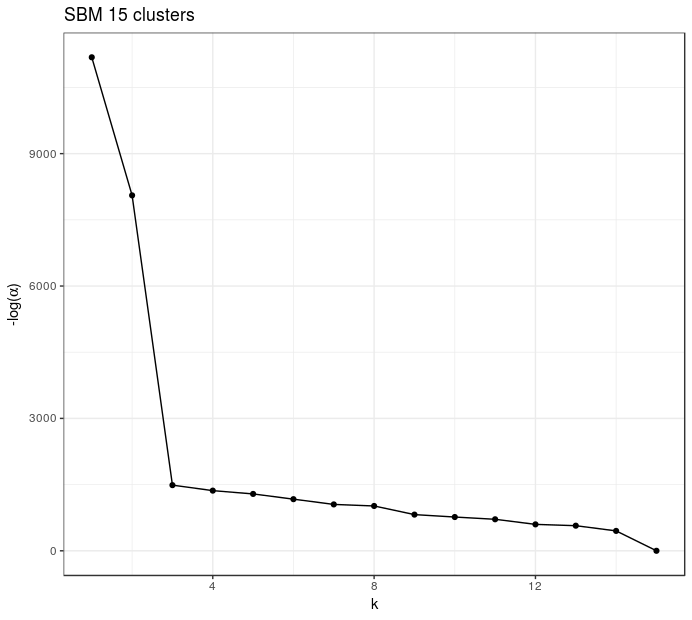

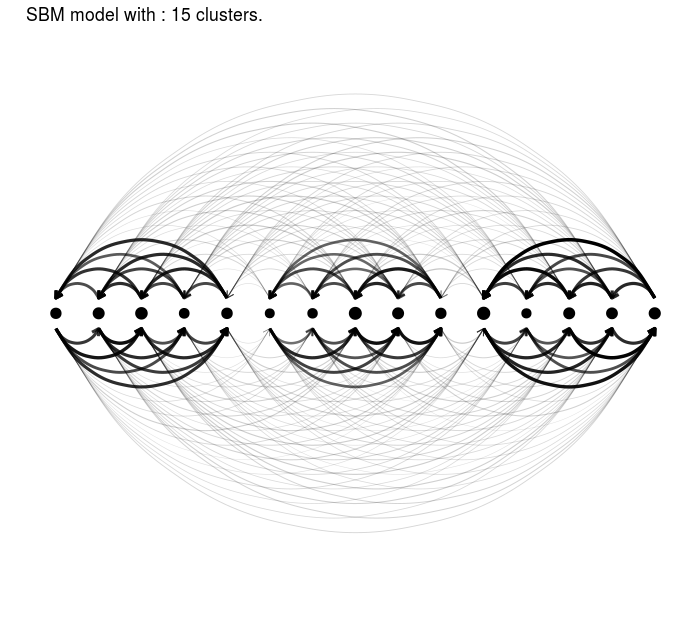

SBM + algorithme hiérarchique

Données simulées

SBM + algorithme hiérarchique

Données simulées

SBM + algorithme hiérarchique

Données simulées

SBM + algorithme hiérarchique

Données simulées

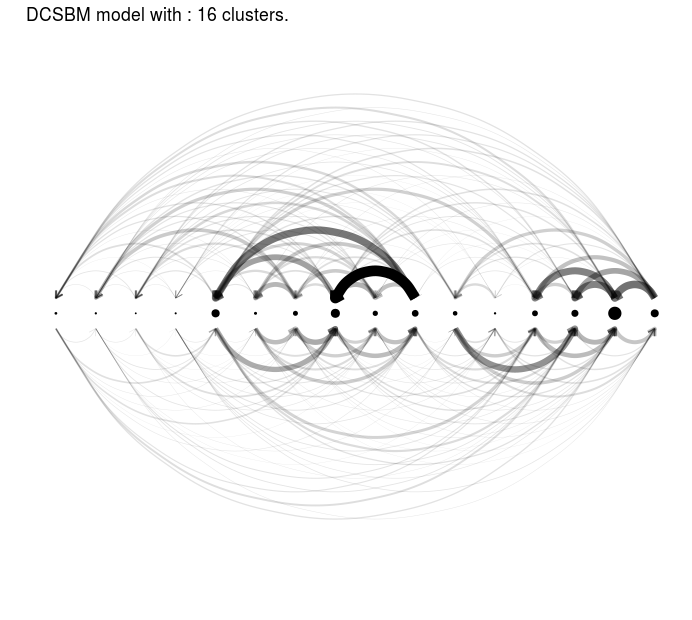

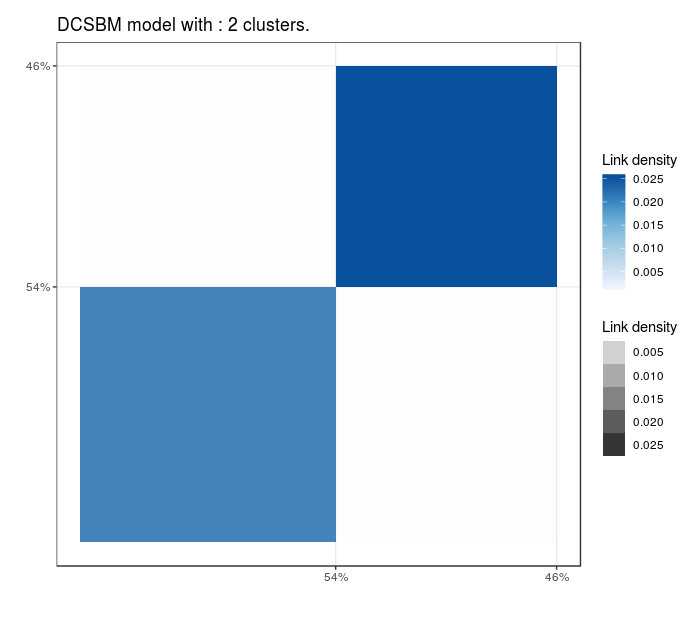

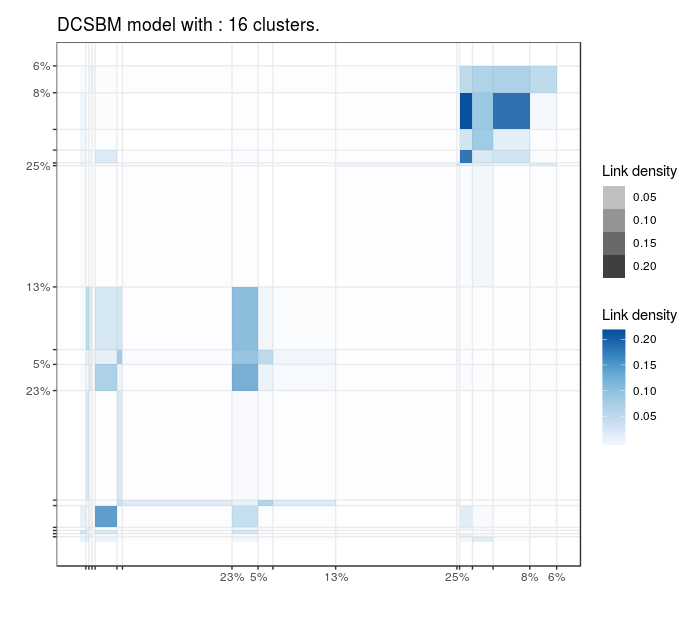

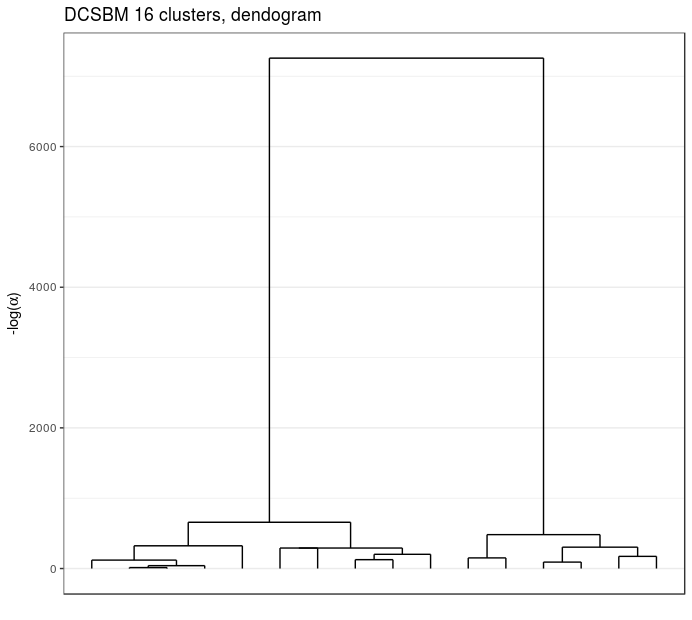

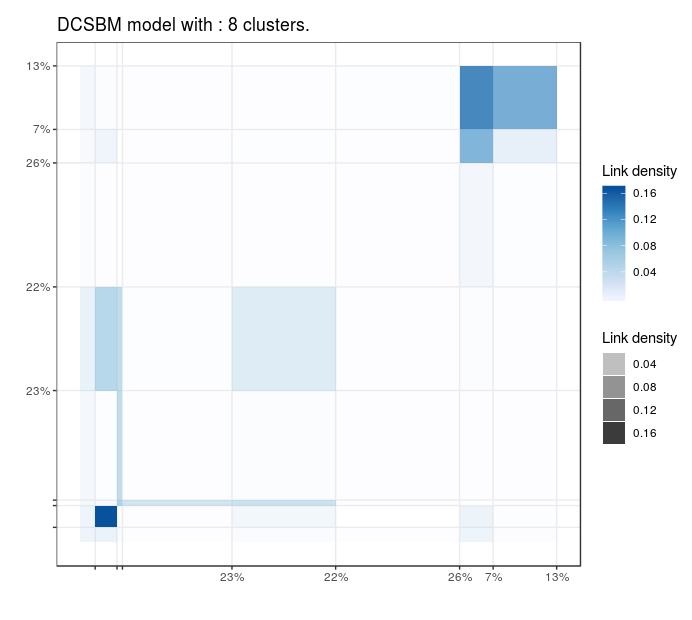

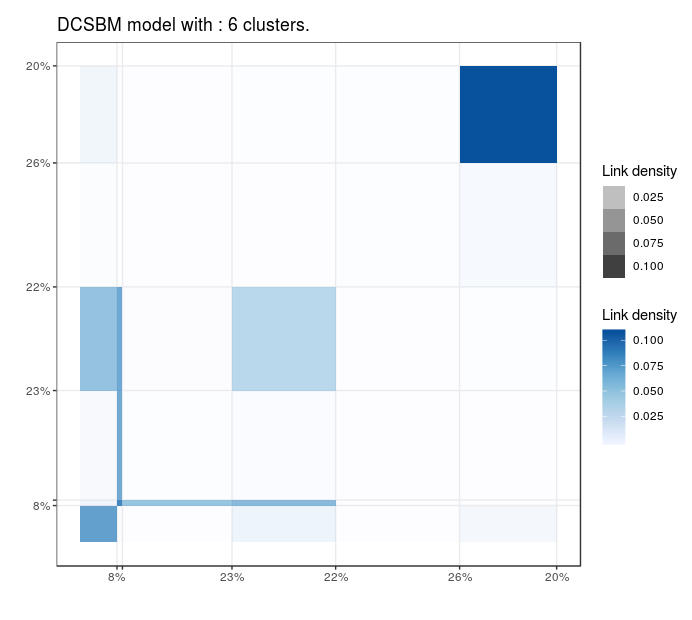

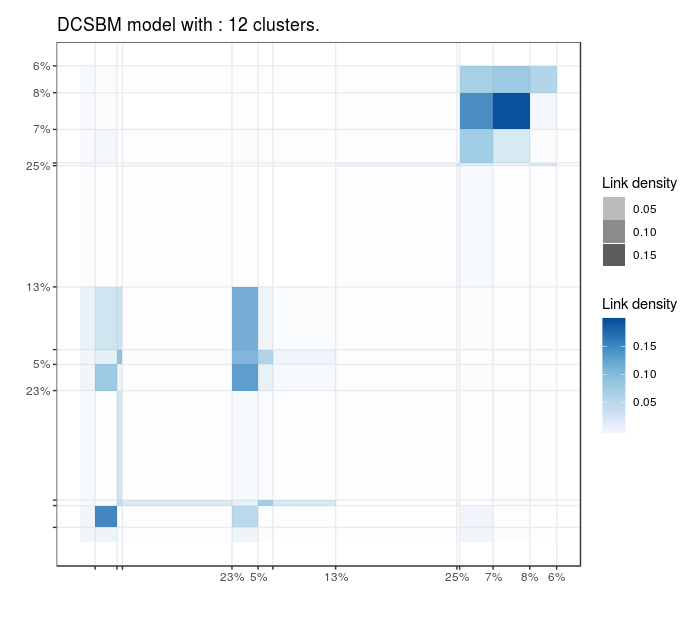

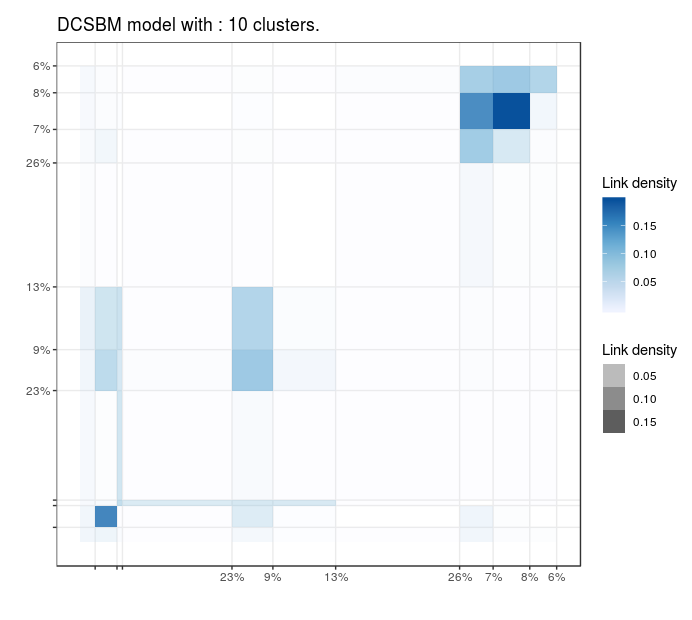

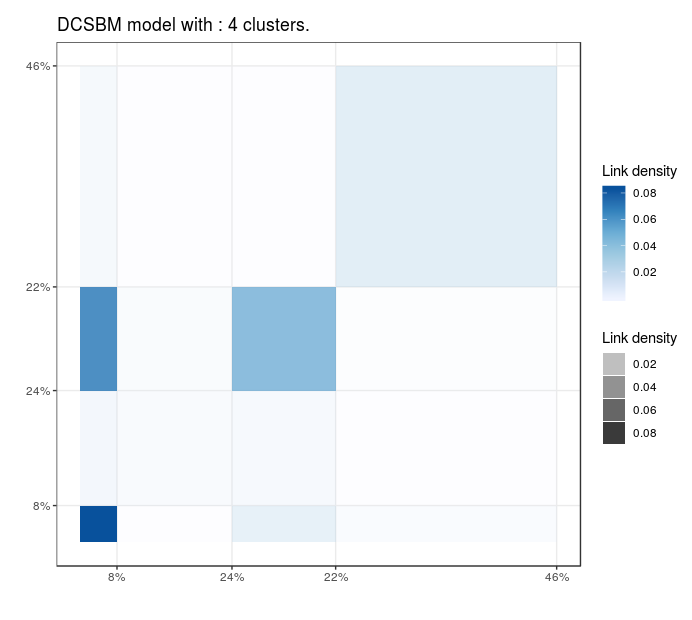

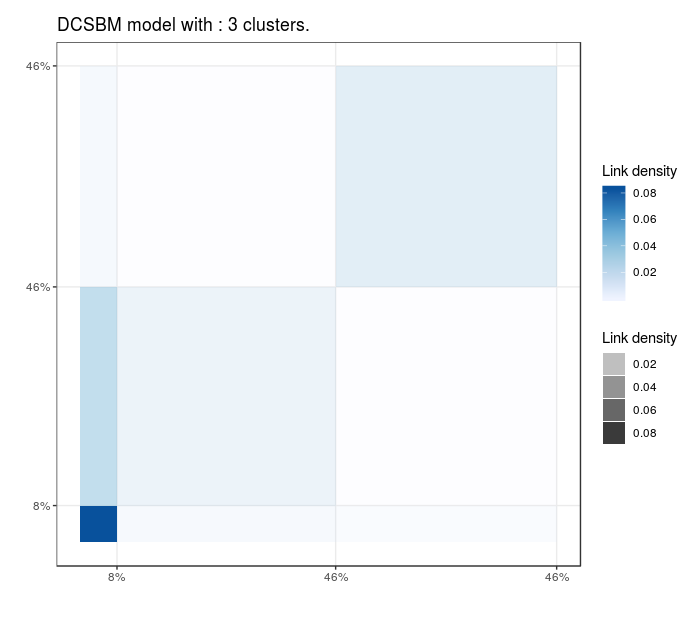

dc-SBM + algorithme hiérarchique

Blogs politiques (US)

dc-SBM + algorithme hiérarchique

Blogs politiques (US)

dc-SBM + algorithme hiérarchique

Blogs politiques (US)

dc-SBM + algorithme hiérarchique

Blogs politiques (US)

dc-SBM + algorithme hiérarchique

Blogs politiques (US)

dc-SBM + algorithme hiérarchique

Blogs politiques (US)

dc-SBM + algorithme hiérarchique

Blogs politiques (US)

dc-SBM + algorithme hiérarchique

Blogs politiques (US)

SBM + algorithme hiérarchique

Blogs politiques (US)

dc-SBM + algorithme hiérarchique

Blogs politiques (US)

dc-SBM + algorithme hiérarchique

Blogs politiques (US)

dc-SBM + algorithme hiérarchique

Blogs politiques (US)

dc-SBM + algorithme hiérarchique

Blogs politiques (US)

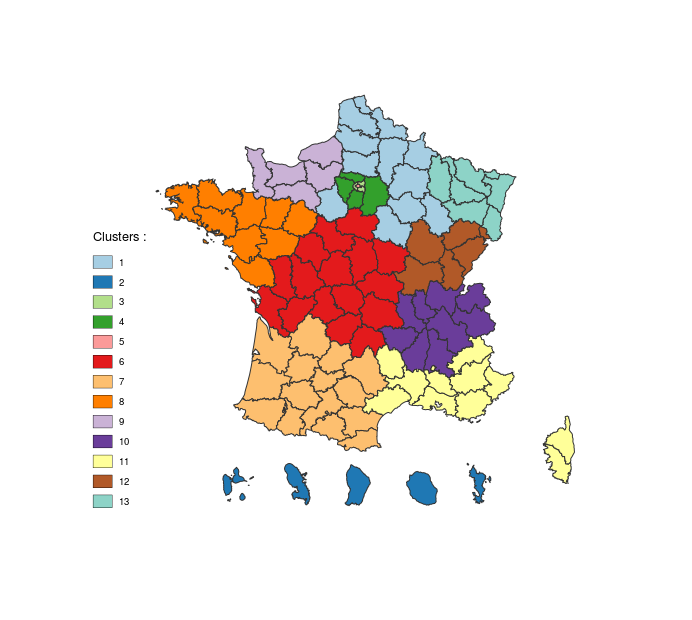

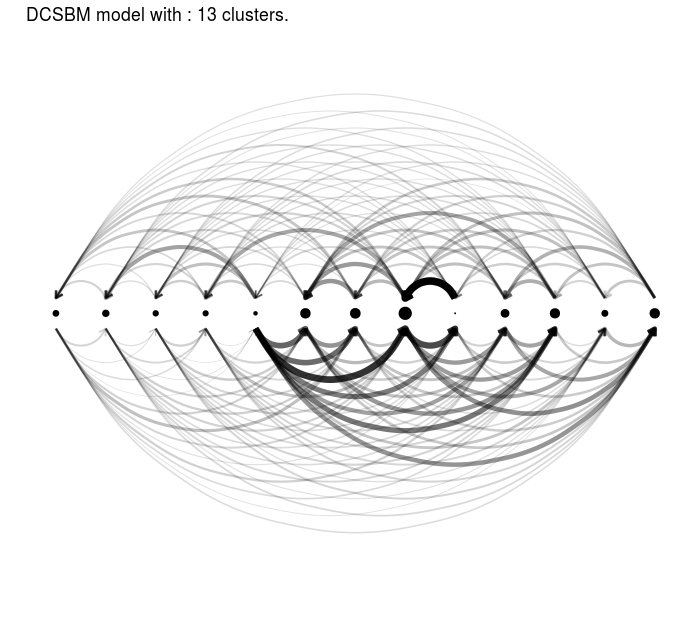

dc-SBM + algorithme hiérarchique

Migrations résidentielles inter-départementales

dc-SBM + algorithme hiérarchique

Migrations résidentielles inter-départementales

dc-SBM + algorithme hiérarchique

Migrations résidentielles inter-départementales

Travaux en cours : Modèle gravitaire

$$\lambda_{ij} = \frac{d_{i}^{out}d_{j}^{in}}{dist(i,j)^{\beta}}$$ $$X_{ij} \,\sim\, \mathcal{P}(\lambda_{ij})$$

Modélisation et visualisation

Tous les modèles sont faux

mais certains sont utiles

Toutes les cartes/visualisations sont fausses

mais certaines sont utiles

En cet empire, l'Art de la Cartographie fut poussé à une telle Perfection que la Carte d'une seule Province occupait toute une ville et la Carte de l'Empire toute une Province. Avec le temps, ces Cartes Démesurées cessèrent de donner satisfaction et les Collèges de Cartographes levèrent une Carte de l'Empire, qui avait le Format de l'Empire et qui coïncidait avec lui, point par point.
Moins passionnées pour l'Etude de la Cartographie, les Générations Suivantes réfléchirent que cette Carte Dilatée était inutile et, non sans impiété, elle l'abandonnèrent à l'Inclémence du Soleil et des Hivers. Dans les Déserts de l'Ouest, subsistent des Ruines très abimées de la Carte. Des Animaux et des Mendiants les habitent. Dans tout le Pays, il n'y a plus d'autre trace des Disciplines Géographiques. (Suarez Miranda, Viajes de Varones Prudentes, Livre IV, Chapitre XIV, Lérida, 1658.)(1)

J.L. Borges

L'auteur et autres textes

De l'importance de se placer
à la ou aux bonnes
échelles

Trajectoire

Découverte de R (+ggplot) et de D3

osm / stamen / mapbox / mapzen

Webmapping

= Cartographie

+ Web

Webmapping

= Cartographie

+ interaction

Webmapping

= Cartographie

+ zoom

Données carroyées

Revenus Fiscaux localisés des ménages
Pavage neutre
Carreaux de 200m x 200 m
$\Rightarrow$ Limite du secret statistique ! 11 ménages
$\Rightarrow$ Aggrégation en rectangles en zone peu dense et windsorisation des revenus

Apprentissage statistique et visualisation pour la fouille de données

données massives de mobilité et autres projets

Séminaire Medialab Science-Po, 2 Avril 2019

Etienne Côme

Ifsttar, recherche appliquée

données urbaines, données transport

apprentissage semi,non-supervisé, modèles génératifs

Background :Modèles genératifs à variables latentes

Background :Modèles genératifs à variables latentes

Background :Modèles genératifs à variables latentes

Background

Données massive de mobilité

Des capteurs partout ...

pour qui, pour quoi ?

Nécessite de fouiller !

Utopie ?

Ouvrir la boite noire des technologie urbaines ? Transparence / Confiance / Données personnelles

Utopie ?

Améliorer la gouvernance urbaine (co-réguler) ? Réconcilier des intérêts antagonistes ?

Distopie ?

Améliorer la gouvernance urbaine (co-réguler) ? Quels rapports de forces ?

Distopie ?

Améliorer la gouvernance urbaine (co-réguler) ? Quelles limites à l'observation ?

Traces Numériques

de mobilité

Intérêt des données billettiques

Données billettiques vs. données classiques (ex. enquêtes)

Intérêt majeur pour les opérateurs de transport...

... et pour les autorités organisatrices des transports

Visualiser et analyser des données Vélib'

2 sources de données :

Les Stocks

Les Flux

Des stocks en mouvements

Des stocks en mouvements

Stocks data : vlsstat

Stocks data : vlsstat

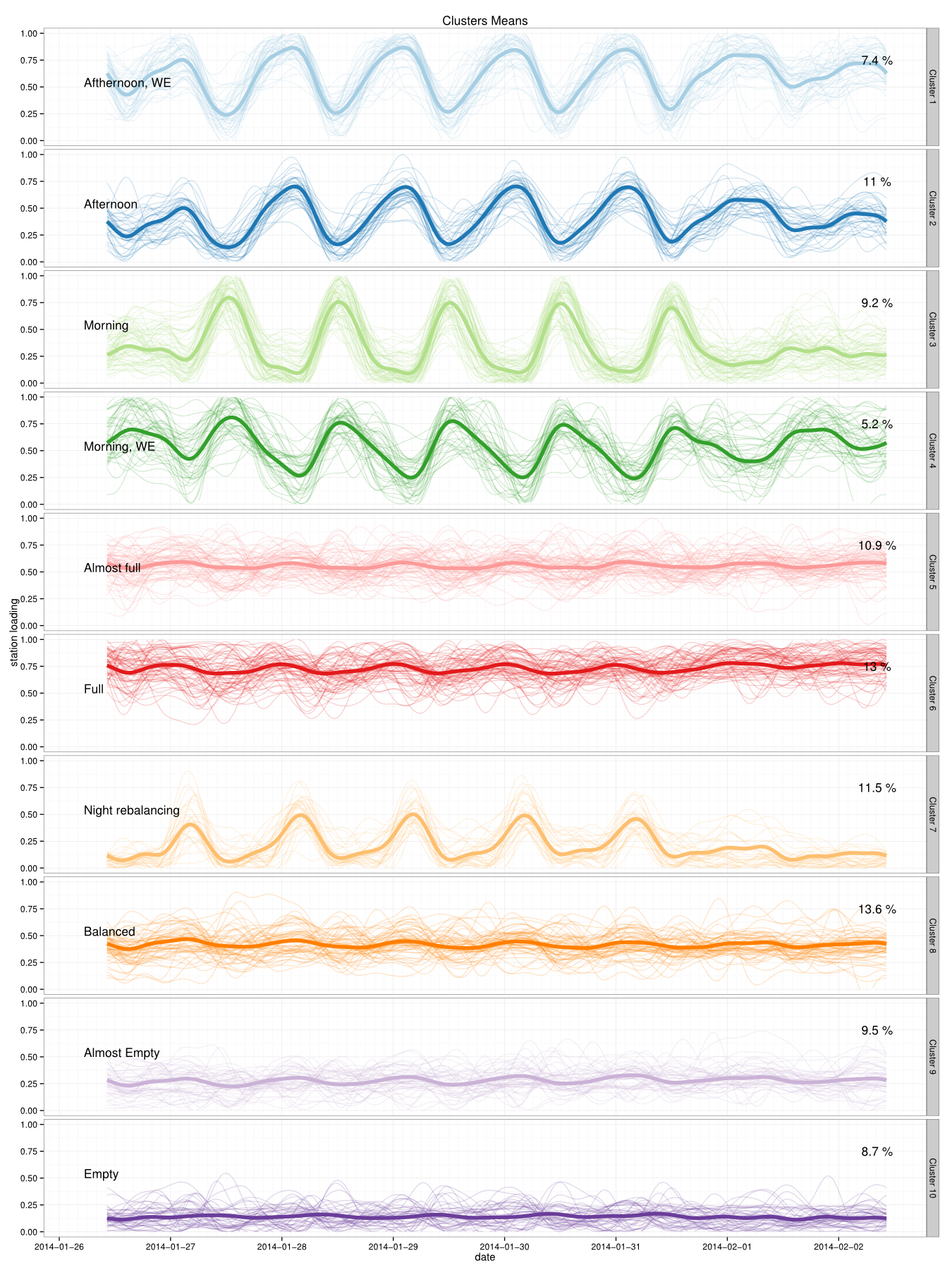

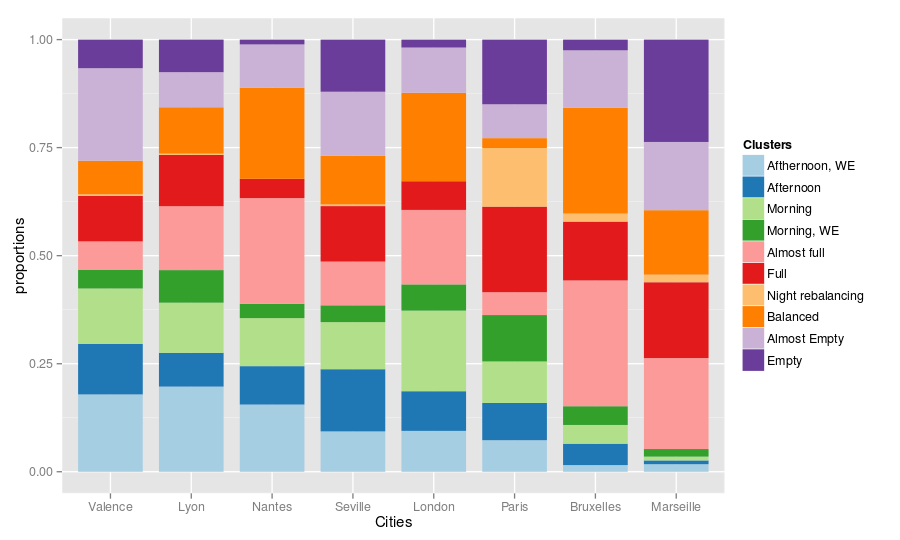

Clustering sur les données de stock

Clustering sur les données de stock

Clustering sur les données de stock

Clustering sur les données de stock

Des flux pour décortiquer la dynamique urbaine

http://www.comeetie.fr/galerie/velib/

Modèle

Approche générative :

Données contextuelles

Latent Dirichlet Allocation

Pour l'analyse de matrices Origine-Destination dynamiques

Latent Dirichlet Allocation

Pour l'analyse de matrices Origine-Destination dynamiques

Résultats de la décomposition $\pi_t$

Données billetiques TC

Des données simples

Open-Data ? (ex STIF données aggrégées)

Des données simples

Une donnée à part l'identifiant usager

Un jeu de données riche

2 ans de profondeur temporelle

Que faire sans identifiant ?

Que permet de faire l'identifiant usager ?

Analyse des volumes entrant

Des profils qui varient dans l'espace et dans le temps

Des profils qui varient dans l'espace et dans le temps

Des profils qui varient dans l'espace et dans le temps

Une variété inter journalière visible (CAH)

Une variété inter journalière visible (CAH)

Une variété inter journalière visible (CAH)

Une variété inter journalière visible (CAH)

Une variété inter journalière visible (CAH)

Qui s'explique majoritairement par des effets calendaires

Qui peuvent être exploités pour détecter des outliers

Qui peuvent être exploités pour détecter des outliers

Ou faire des prévisions à moyen terme

Ou faire des prévisions à moyen terme

Une variabilité également spatiale

Une variabilité également spatiale

Une variabilité également spatiale

Une variabilité également spatiale

L'identifiant usager

Pour enrichir les données

Ouvrir la boite noire des technologie urbaines ?
Transparence / Confiance / Données personnelles

Améliorer la gouvernance urbaine (co-réguler) ?
Réconcilier des intérêts antagonistes ?

Améliorer la gouvernance urbaine (co-réguler) ?
Quels rapports de forces ?

Améliorer la gouvernance urbaine (co-réguler) ?
Quelles limites à l'observation ?

De l'importance de se placer
à la ou aux bonnes
échelles
