Recueil et exploration de données VLS

Séminaire ANR VLS
19 Juillet 2016

Etienne Côme COSYS/GRETTIA
Ifsttar

Etienne Côme

Ifsttar, recherche appliquée

données urbaines, données transport

apprentissage semi,non-supervisé, modèles génératifs

Un dialogue à construire

Le citoyen, le militant

Le passager, l'usager, le client

L'état, les collectivités locales

Le secteur privé

Le chercheur

Utopie ?

Ouvrir la boite noire des technologie urbaines ?

Transparence / Confiance / Données personnelles

Utopie ?

Améliorer la gouvernance urbaine (co-réguler) ?
Réconcilier des intérêts antagonistes ?

Distopie ?

Améliorer la gouvernance urbaine (co-réguler) ?
Quels rapports de forces ?

Distopie ?

Améliorer la gouvernance urbaine (co-réguler) ?
Quelles limites à l'observation ?

Quelques exemples de jeu de données ouverts

Infrastructure-réseau (souvent) : gares transiliens
Offre théorique (souvent) : GTFS, transilien, gtfs-data-exchange
Offre en temps-réelles (parfois) : raildar, VLS Paris (JC Decaux)
Traces / Demande (assez rarement) : VLS Londres, VLS NY

Visualiser et analyser des données Vélib'

2 sources de données :

Les Stocks

en open-data quasiment partout

Les Flux

Origines / Destinations parfois en open-data et parfois pas

Des stocks en mouvements

Un déséquilibrage important
Un challenge pour la régulation
Un mouvement // une pulsation répétitive

Stocks en Stats

Des données utiles au-delà de l'objectif initial
$\Rightarrow$ Des données historiques importantes
Aggrégation / Comparaison
http://vlsstats.ifsttar.fr/rawdata/

Des flux pour décortiquer la dynamique urbaine

http://www.comeetie.fr/galerie/velib/

Modèle

$X_{sdt}$ (observée): Nbr de vélos arrivant/partant
$Z_s$ (latente): cluster de la station s
$W_d$ (observée): cluster des jours (week end / semaine)

Approche générative :

$$Z_s\sim\mathcal{M}(1,\pi)$$ $$X_{sdt}|\{Z_{sk}=1,W_{dl}=1\}\sim\mathcal{P}(\alpha_s\lambda_{klt})$$ + contraintes $\sum_{l,t}D_l\lambda_{klt}=DT, \forall k \in\{1,...,K\}$,
avec $D_l$ nbr de jours du cluster $l$.

Modèle

$X_{sdt}$ (observée): Nbr de vélos arrivant/partant
$Z_s$ (latente): cluster de la station s
$W_d$ (observée): cluster des jours (week end / semaine)

Vraisemblance :

$$Lc(\mathbf{\Theta};\mathbf{X},\mathbf{Z},\mathbf{\alpha},\mathbf{W})=\sum_{s,k}Z_{sk}\log\left(\pi_{k}\prod_{d,t,l}po(X_{sdt};\alpha_s\lambda_{klt})^{W_{dl}}\right)$$ Estimation par EM, extension pour prendre en compte la météo

Des flux pour décortiquer la dynamique urbaine

http://www.comeetie.fr/galerie/velib/

Des flux pour décortiquer la dynamique urbaine

Une vision de la dynamique urbaine au travers des flux générer
Une interprétation assez aisée
Possibilité de croiser // données supplémentaires
...

Croisement // données socio-économiques

	hab/ha	emp/ha	serv/ha	com/ha
*	162	237	4.2	3.7
Sorties (1)	367	189	6.3	4.4
Sorties (2)	261	322	7.7	6.9
Parcs	172	90	2	1.7
Gares	209	206	2.4	1.8
Logements	375	108	3.8	2.7
Emplois(1)	138	409	4.5	2.8
Emplois(2)	157	456	5.7	5.6
Moyennes	301	163	3.8	2.8

Latent Dirichlet Allocation

Pour l'analyse de matrices Origine-Destination dynamiques

OD générées par un processus localement stationaires
Segmentation en petits sacs de déplacements consécutifs $\approx$ stationarité
Documents (sac de mots) = sacs de déplacements consécutifs (5000)

Avec :

Mots = couples Origin/Destination
Topics = Activités Latentes

Latent Dirichlet Allocation

Pour l'analyse de matrices Origine-Destination dynamiques

Pour chaque activité latente $a$ : $\Lambda_a\sim\mathcal{D}(\beta)$
Pour chaque sac de déplacement
Tirer les portions de chaque activité : $\pi_t \sim \mathcal{D}(\alpha)$
Pour chaque déplacement
    Tirer son activité
    $A \sim \mathcal{M}(1,\pi_t)$
    Tirer l'origine-destination
    $D \sim \mathcal{M}(1,\Lambda_A)$

Résultats de la décomposition $\pi_t$

Sélection de modèle perplexité
(saut abrupt pour K=5)

Analyse des $\Lambda_a$

Simulation de matrice OD simple loi multinomiale de paramètre Ndep, (nombre de déplacements) et $\Lambda_a$ : $$OD\sim\mathcal{M}(Ndep,\Lambda_a)$$ Calcul de la balance (Vélos entrants - Vélos sortants) d'une stations $B_s$ : $$B_s=\sum_jOD_{js}-\sum_jOD_{sj}$$ Etude de l'espérance $\mathbb{E}[\mathbf{B}]=Ndep(\Lambda_a^t-\Lambda_a)\mathbf{1}$

Bilan sur LDA et données OD

Résultats

Meilleure compréhension de la dynamique du réseau
Modèle synthétique de la dynamique
Mise en évidence des cycles
Appliqué aussi à des données Bluetooth
Possibilité de simulation en utilisant les patrons

Limites

Prise en compte uniquement de la demande satisfaite
Pas de liens explicites // temps (Extension possible)
+ Simulation d’évènements plus extrèmes (nouveau patron)

Des flux et des zones de chalandises

Problème de la représentation des matrices O/D
Une expérience plus cartographique
Filtrage + lissage spatial + phénomène continu
Segmentation temporelle

$$f(y|x)=\sum_{i}\sum_j\pi_i(x) od_{ij} K_\sigma(y,s_j), $$ avec $\pi_i(x)=\frac{K_{\beta}(x,s_i)}{\sum_k K_{\beta}(x,s_k)},$ et $K_{\beta}(.,.)$, $K_{\sigma}(.,.)$,$K_{\beta}(.,.)$ des noyaux normalisés (triangulaire).

Conclusion

Un terrain de jeu plein d'avenir et en cours de mutation rapide
A ne pas déserter
Impact important de l'ouverture des données

Recueil et exploration de données VLS

Séminaire ANR VLS 19 Juillet 2016

Etienne Côme

Ifsttar, recherche appliquée

données urbaines, données transport

apprentissage semi,non-supervisé, modèles génératifs

Traces Numériques

de mobilité

Des capteurs partout ...

pour qui, pour quoi ?

Nécessite de fouiller !

et de rendre visible

pour permettre leurs réapropriation

Un dialogue à construire

Le citoyen, le militant

Le passager, l'usager, le client

L'état, les collectivités locales

Le secteur privé

Le chercheur

Utopie ?

Ouvrir la boite noire des technologie urbaines ?

Transparence / Confiance / Données personnelles

Utopie ?

Améliorer la gouvernance urbaine (co-réguler) ? Réconcilier des intérêts antagonistes ?

Distopie ?

Améliorer la gouvernance urbaine (co-réguler) ? Quels rapports de forces ?

Distopie ?

Améliorer la gouvernance urbaine (co-réguler) ? Quelles limites à l'observation ?

Utopie ?

Trouver de l'intérêt aux données au delà des buts initiaux...

Quelques exemples de jeu de données ouverts

Visualiser et analyser des données Vélib'

Visualiser et analyser des données Vélib'

2 sources de données :

Les Stocks

Les Flux

Des stocks en mouvements

Des stocks en mouvements

Stocks en Stats

Stocks en Stats

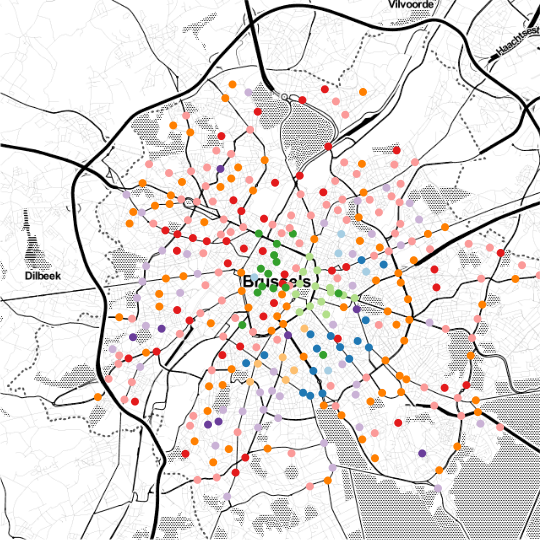

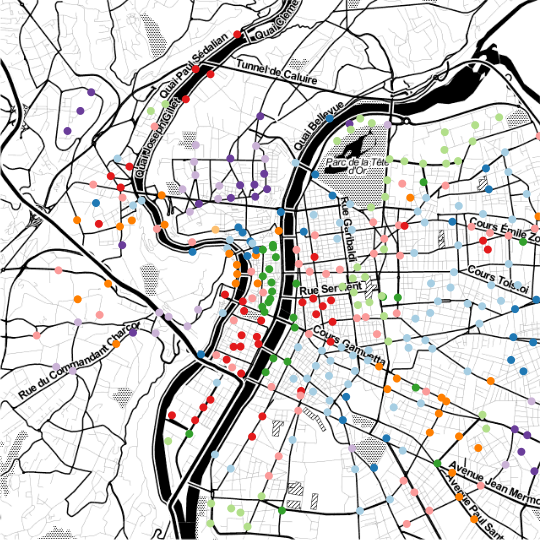

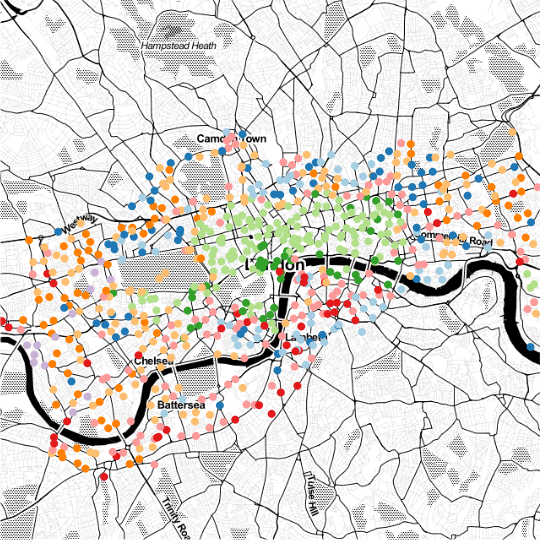

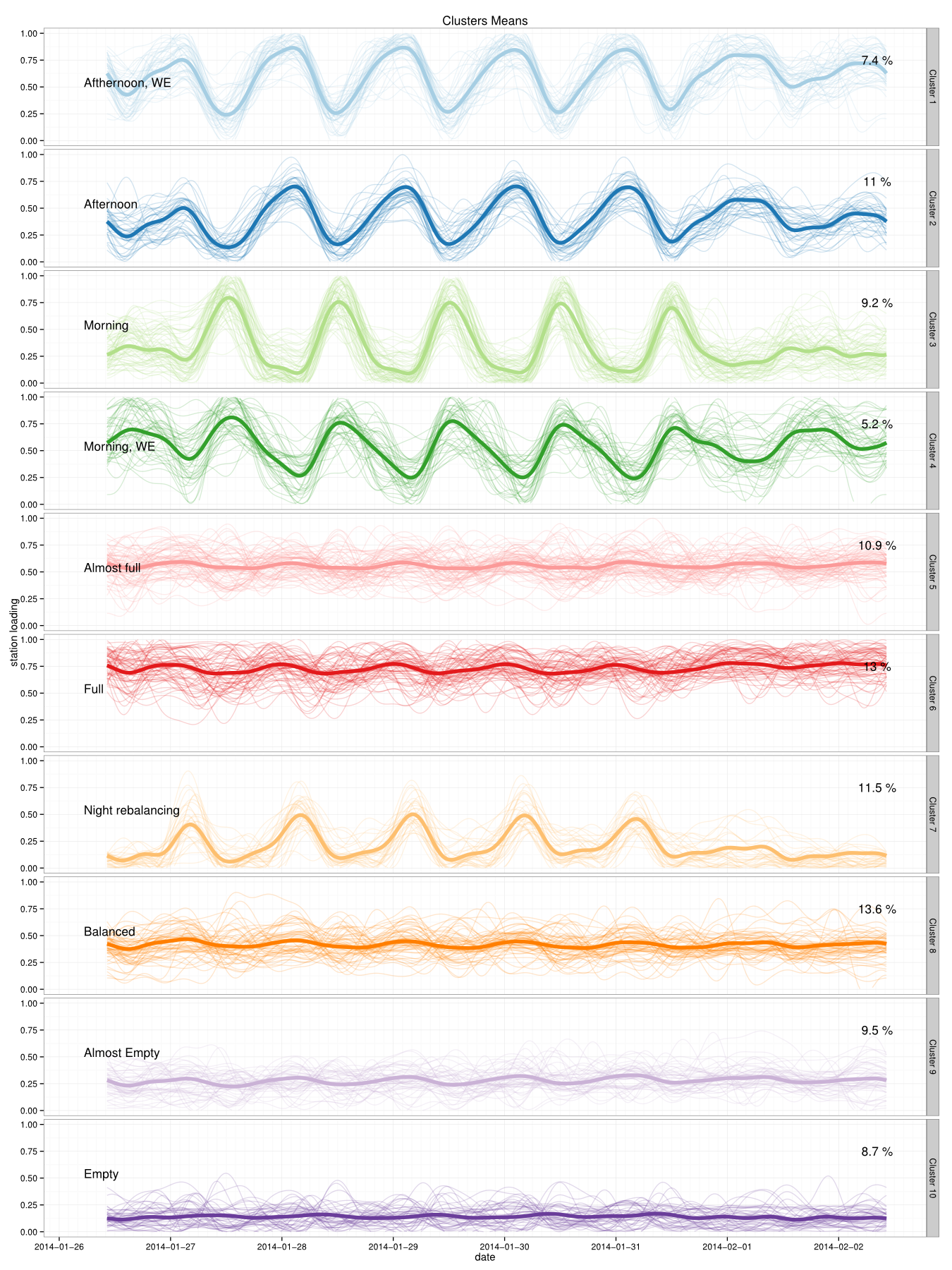

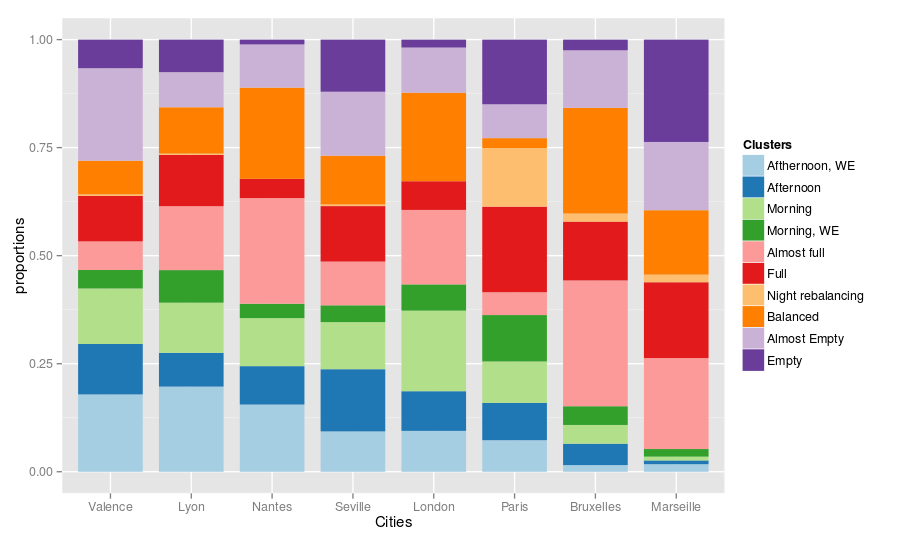

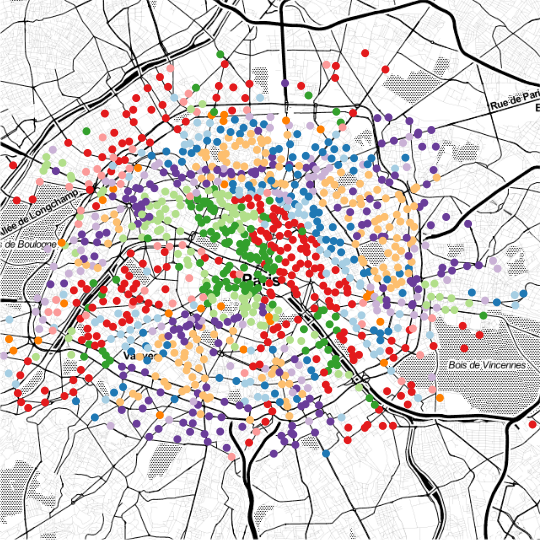

Clustering fonctionel sur données de stocks

Clustering fonctionel sur données de stocks

Clustering fonctionel sur données de stocks

Clustering fonctionel sur données de stocks

Clustering fonctionel sur données de stocks

Clustering fonctionel sur données de stocks

Des flux pour décortiquer la dynamique urbaine

http://www.comeetie.fr/galerie/velib/

Modèle

Approche générative :

Modèle

Vraisemblance :

Des flux pour décortiquer la dynamique urbaine

http://www.comeetie.fr/galerie/velib/

Des flux pour décortiquer la dynamique urbaine

Croisement // données socio-économiques, localisation des emplois

Croisement // données socio-économiques, localisation du logement

Croisement // données socio-économiques

Latent Dirichlet Allocation

Pour l'analyse de matrices Origine-Destination dynamiques

Latent Dirichlet Allocation

Pour l'analyse de matrices Origine-Destination dynamiques

Résultats de la décomposition $\pi_t$

Analyse des $\Lambda_a$

Bilan sur LDA et données OD

Résultats

Limites

2 petites expérimentations

Une autre lecture de la ville

Des flux et des zones de chalandises

Des flux et des zones de chalandises

Conclusion

Merci de votre attention !

@comeetie, http://www.comeetie.fr, http://www.ifsttar.fr

Outils :

Stockage, traitement : R, mongo db, elastic search, spark

Visualisation : D3, leaflet, ...
